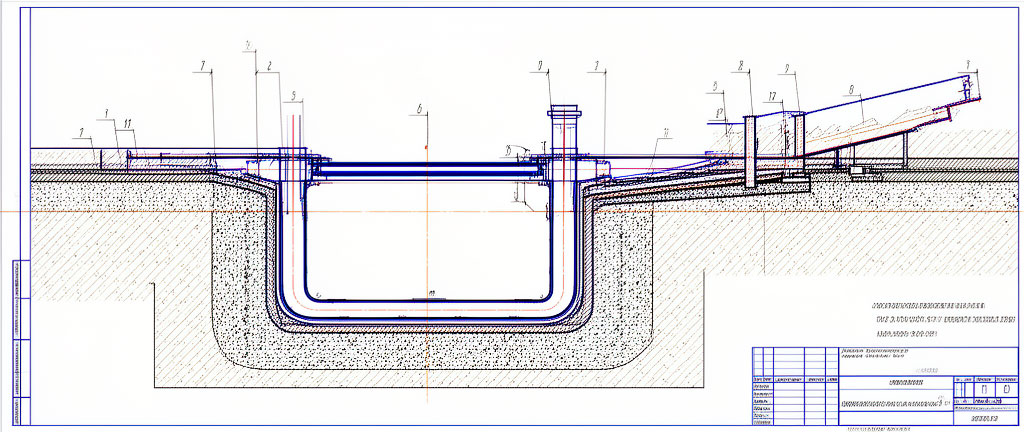

Замена решёток на существующих лотках: как подобрать аналог по размерам

Введение

Замена решёток на существующих водоотводных лотках — распространённая задача при ремонте и реконструкции систем поверхностного водоотвода. Решётки выходят из строя быстрее лотков: коррозия, механические повреждения, хищение, изменение класса нагрузки при перепрофилировании территории — всё это требует замены решёток при сохранении существующих лотков. Однако подбор замены осложняется тем, что лотки и решётки разных производителей, а зачастую и разных лет выпуска, могут быть несовместимы по размерам посадочных мест.

Цель данной статьи — предоставить практическое руководство по подбору решёток-аналогов для замены на существующих лотках. Мы рассмотрим методику обмера посадочного места, критерии совместимости, способы адаптации креплений и типовые решения для наиболее распространённых на российском рынке систем водоотвода.

Причины замены решёток

Замена решёток требуется в следующих типовых ситуациях:

• Коррозионный износ — стальная решётка проржавела, чугунная потеряла защитное покрытие и начала активно корродировать. Сквозная коррозия несущих элементов — безусловное основание для замены.
• Механические повреждения — трещины, сколы, остаточная деформация более 2 мм. Возникают при наезде транспорта с превышением класса нагрузки или при ударе тяжёлым предметом.
• Хищение — кража чугунных или стальных решёток для сдачи в металлолом. Актуально для неохраняемых территорий.
• Изменение класса нагрузки — при реконструкции пешеходной зоны в проезжую часть или парковку требуется замена решёток A15 на C250 или D400.
• Повышение шумового комфорта — замена обычных решёток на шумопоглощающие вблизи жилой застройки.
• Улучшение эстетики — замена старых чугунных решёток на щелевые из нержавеющей стали при благоустройстве общественных пространств.
• Изменение требований к химической стойкости — при появлении агрессивных стоков замена на полимербетонные или пластиковые решётки.

Обследование существующего лотка

Перед подбором заменяемой решётки необходимо провести обследование лотка. Оцениваются следующие параметры:

Состояние лотка

• Целостность — трещины, сколы, разрушение опорных поверхностей. Если лоток повреждён, замена одной решётки не решит проблему — требуется ремонт или замена лотка.
• Геометрия — отсутствие деформаций стенок, нарушающих посадочное место.
• Состояние закладных элементов — для болтового крепления: наличие резьбы, отсутствие коррозии. Если закладные разрушены, потребуется переход на анкерное крепление.

Идентификация производителя и модели

На лотке и решётке обычно имеется маркировка: наименование производителя, модель, класс нагрузки, дата выпуска. Маркировка на лотке может быть нанесена на внутреннюю поверхность или на торец. Если маркировка сохранилась, подбор аналога упрощается — можно обратиться к производителю или его дилеру.

Если маркировка отсутствует или не читается, необходимо определить производителя по конструктивным признакам: форма посадочного места, тип крепления, геометрия лотка. Для этого полезно иметь каталоги основных производителей (ACO, Hauraton, Hydrolika, Стандартпарк, Гидрострой и др.).

Измерение посадочного места

Точный обмер посадочного места — критически важный этап. Измерения выполняются с точностью до 1 мм рулеткой или штангенциркулем. Фиксируются следующие размеры:

Для прямоугольных лотков

• Длина посадочного места (L) — расстояние между внутренними гранями опорных поверхностей по длине лотка.
• Ширина посадочного места (B) — расстояние между внутренними гранями опорных поверхностей по ширине лотка.
• Глубина посадочного места (H) — расстояние от верха опорной поверхности до дна паза (если решётка утапливается).
• Ширина опорной поверхности (b) — ширина полки, на которую опирается решётка.

Для круглых дождеприёмников

• Внутренний диаметр опорной поверхности (D_вн).
• Наружный диаметр корпуса (D_нар) — для подбора решётки с наружным бортиком.
• Глубина посадочного места (H).

Для крепёжных элементов

• Расстояние между центрами крепёжных отверстий (межцентровое расстояние) — по длине и ширине.
• Диаметр крепёжных отверстий.
• Тип и размер резьбы закладных элементов (М8, М10, М12).

Совместимость решёток разных производителей

Идеальный вариант — замена решётки на оригинальную, того же производителя и модели. Однако это не всегда возможно: производитель может прекратить выпуск данной модели, уйти с рынка, или сроки поставки могут быть неприемлемыми. В таких случаях подбирается аналог.

Критерии совместимости решётки-аналога:

1. Размеры — решётка должна входить в посадочное место с зазором 2–4 мм на сторону. Слишком плотная посадка (зазор 5 мм) — к дребезжанию и смещению.
2. Опорная поверхность — решётка должна опираться на опорную поверхность лотка всей площадью, без точечного контакта. Ширина опорной части решётки должна быть не менее ширины опорной поверхности лотка.
3. Крепление — тип и расположение крепёжных элементов должны совпадать. Допустимо рассверливание новых отверстий в решётке, но не в лотке (риск повреждения).
4. Класс нагрузки — решётка должна соответствовать или превышать класс нагрузки лотка.

Методика подбора аналога

Пошаговый алгоритм подбора решётки-аналога:

1. Определите тип лотка — бетонный, пластиковый, полимербетонный; с внутренним или наружным посадочным местом.
2. Измерьте посадочное место — L, B, H, b (см. раздел выше).
3. Определите тип крепления — болтовое, замковое, безболтовое, свободная укладка.
4. Определите требуемый класс нагрузки — по месту установки (см. раздел ниже).
5. Подберите решётку по каталогам — ищите решётку, размеры которой на 2–4 мм меньше размеров посадочного места (на сторону).
6. Проверьте совместимость крепления — совпадают ли межцентровые расстояния, тип замков.
7. При отсутствии точного аналога — рассмотрите решётку с запасом по ширине опорной части (можно подрезать) или с возможностью сверления новых крепёжных отверстий.
8. Закажите 1 образец для пробной установки перед закупкой всей партии.

Определение требуемого класса нагрузки при замене

При замене решёток класс нагрузки может быть повышен по сравнению с первоначальным, если изменились условия эксплуатации. Типовые ситуации:

Адаптация крепления при замене

Если крепёжные элементы заменяемой решётки не совпадают с существующими на лотке, возможны следующие решения:

Несовпадение межцентровых расстояний болтов

• Рассверливание отверстий в решётке — допустимо, если новые отверстия не ослабляют несущие элементы решётки. Отверстия сверлятся на 1–2 мм больше диаметра болта для компенсации допусков.
• Переходные пластины — стальная пластина толщиной 5–8 мм крепится к существующим закладным, а решётка — к пластине. Увеличивает высоту решётки над лотком.
• Химические анкеры — если закладные разрушены, в лотке сверлятся новые отверстия и устанавливаются химические анкеры (эпоксидные или полиэфирные). Допустимо только для бетонных и полимербетонных лотков.

Переход с болтового на замковое крепление

Возможен только при наличии на лотке ответных пазов под замки. Если пазов нет, переход невозможен без модификации лотка (фрезерование пазов), что в полевых условиях трудноосуществимо.

Переход со свободной укладки на болтовое крепление

Требует сверления отверстий в лотке и установки анкеров. Допустимо для бетонных лотков. Для пластиковых — не рекомендуется (риск разрушения).

Особенности монтажа заменяемой решётки

1. Очистите посадочное место — удалите грязь, ржавчину, остатки старого герметика. Опорная поверхность должна быть чистой и ровной.
2. Проверьте геометрию — убедитесь, что посадочное место не деформировано. При необходимости выровняйте цементным раствором.
3. Установите уплотнительную прокладку — лента из EPDM или неопрена толщиной 3–5 мм по периметру опорной поверхности. Прокладка компенсирует неровности и предотвращает дребезжание.
4. Установите решётку — проверьте зазоры (2–4 мм на сторону), плотность прилегания к прокладке.
5. Зафиксируйте решётку — затяните болты моментом 15–25 Н·м (М8) или защёлкните замки.
6. Проверьте отсутствие качки — решётка не должна смещаться при нажатии на углы.
7. Заполните зазоры герметиком — битумная мастика или полиуретановый герметик по периметру для предотвращения попадания грязи и воды под решётку.

Типовые решения для распространённых лотков

Бетонные лотки серии БЛ (ГОСТ 32955-2014)

Стандартные размеры посадочного места: ширина 140, 190, 240, 290 мм. Решётки чугунные или стальные. Крепление болтовое М10, межцентровое расстояние — по факту (зависит от производителя). Аналоги доступны у большинства российских производителей.

Пластиковые лотки ACO, Hauraton

Посадочное место — внутреннее, с пазами под замки. Решётки — оригинальные или совместимые (уточнять у производителя). Замена на решётки других производителей, как правило, невозможна без переходников.

Полимербетонные лотки

Посадочное место — внутреннее или наружное. Крепление — болтовое в закладные или замковое. Аналоги подбираются по размерам, совместимость крепления — критический фактор.

Чугунные дождеприёмники (ГОСТ 3634-2019)

Круглые: диаметр 570, 770, 870 мм. Прямоугольные: 570×870, 720×1020 мм. Решётки стандартизированы, взаимозаменяемость высокая. При замене достаточно знать тип (Д, ДБ, ДМ) и диаметр/размер.
