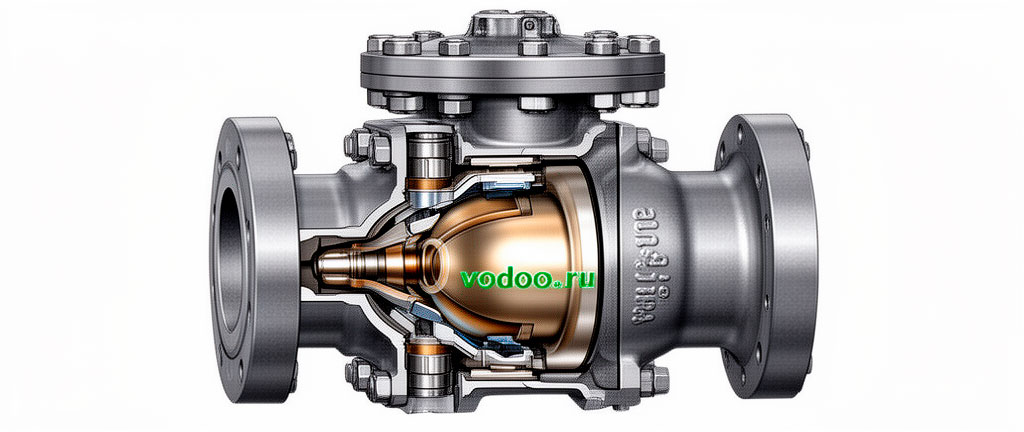

Шаровые краны: классификация по типу присоединения — фланец, сварка, муфта, резьба

Введение

Шаровой кран — один из наиболее распространённых типов запорной трубопроводной арматуры, применяемый в системах водоснабжения, отопления, газоснабжения, нефтепереработки и химической промышленности. Ключевым параметром при выборе шарового крана, наряду с диаметром условного прохода (DN) и номинальным давлением (PN), является тип присоединения к трубопроводу. Именно способ соединения определяет герметичность узла, трудоёмкость монтажа, ремонтопригодность и область применения арматуры.

Согласно ГОСТ 28343-89 и ГОСТ 33259-2015, шаровые краны классифицируются по типу присоединительных патрубков на четыре основные группы: фланцевые, приварные (под приварку), муфтовые и резьбовые. Каждый тип имеет свои конструктивные особенности, преимущества и ограничения, которые необходимо учитывать на этапе проектирования трубопроводной системы.

Фланцевые шаровые краны

Фланцевое присоединение — наиболее распространённый тип для шаровых кранов диаметром от DN50 и выше. Конструктивно фланцевый шаровой кран имеет на каждом патрубке ответный фланец, который стыкуется с фланцем трубопровода через прокладку и стягивается болтами или шпильками. Присоединительные размеры и исполнения фланцев регламентируются ГОСТ 33259-2015, который гармонизирован с международными стандартами EN 1092-1 и ASME B16.5.

Фланцевые шаровые краны выпускаются в диапазоне диаметров от DN15 до DN1400 и на давление от PN10 до PN420 (Class 150–2500). Материалы корпуса: углеродистая сталь (20, 09Г2С), нержавеющая сталь (12Х18Н10Т, AISI 304/316), чугун (СЧ20, ВЧ50), латунь. Уплотнение затвора — фторопласт (PTFE), металл-металл, композитные материалы.

Основное преимущество фланцевого соединения — разъёмность. Кран может быть демонтирован для ревизии, ремонта или замены без вырезки участка трубопровода. Это особенно важно на магистральных трубопроводах и в технологических обвязках, где остановка процесса должна быть минимальной по времени. Кроме того, фланцевое соединение обеспечивает высокую жёсткость узла и устойчивость к вибрационным нагрузкам.

К недостаткам фланцевых кранов относят увеличенные массогабаритные характеристики (фланцы добавляют 20–40% к массе крана), необходимость периодической подтяжки болтовых соединений и риск протечек через фланцевые прокладки при термоциклировании. Стоимость фланцевого крана выше, чем у приварного аналога, за счёт дополнительного металла фланцев и механической обработки.

Приварные шаровые краны

Шаровые краны под приварку имеют на концах патрубков разделку кромок под сварной шов в соответствии с ГОСТ 16037-80. Соединение с трубопроводом выполняется сваркой встык, что обеспечивает неразъёмное, полностью герметичное соединение. Приварные краны применяются на трубопроводах I и II категории, где недопустимы разъёмные соединения по условиям безопасности — магистральные газопроводы, аммиачные установки, трубопроводы пара высоких параметров.

Диапазон диаметров приварных шаровых кранов: DN10–DN1400, номинальное давление — до PN420. Материалы корпуса: углеродистая и низколегированная сталь (09Г2С, 13ХФА), нержавеющая сталь, для криогенных применений — аустенитные стали. Патрубки под приварку выполняются как с одинаковой, так и с разной толщиной стенки для стыковки с трубами различного сортамента.

Главное преимущество приварного соединения — абсолютная герметичность. Отсутствие прокладок и уплотнительных поверхностей исключает риск протечек через соединение. Сварной шов, выполненный с контролем качества (УЗК, радиография), по прочности не уступает основному металлу трубы. Приварные краны компактнее фланцевых и имеют меньшую массу.

Недостатки: неразъёмность соединения — для замены крана требуется вырезка участка трубопровода; необходимость аттестованных сварщиков и контроля сварных швов; невозможность демонтажа для ревизии без газовой резки. При монтаже требуется точная подгонка патрубков и соблюдение соосности для исключения остаточных напряжений в сварном шве.

Муфтовые шаровые краны

Муфтовые шаровые краны имеют на концах патрубков внутреннюю резьбу (муфту) для соединения с трубой, имеющей наружную резьбу. Присоединительные размеры муфт стандартизированы по ГОСТ 6357-81 (резьба трубная цилиндрическая) и ГОСТ 6211-81 (резьба трубная коническая). Муфтовые краны применяются преимущественно на малых диаметрах — от DN6 до DN50, на давление до PN40.

Материалы корпуса муфтовых кранов: латунь (ЛС59-1), бронза, углеродистая сталь, нержавеющая сталь. Латунные муфтовые краны — наиболее массовый сегмент, используемый в бытовых и коммунальных системах водоснабжения и отопления. Стальные муфтовые краны применяются на технологических трубопроводах с более высокими параметрами среды.

Преимущества муфтового соединения: простота и скорость монтажа (не требуется сварка или фланцевые соединения), компактность, низкая стоимость, возможность многократного демонтажа. Муфтовые краны удобны при монтаже в стеснённых условиях и на трубопроводах малого диаметра, где применение фланцев или сварки нецелесообразно.

Недостатки: ограничение по диаметру (практически не применяются выше DN50), зависимость герметичности от качества резьбового уплотнения (лён, фум-лента, анаэробный герметик), риск ослабления соединения при вибрации и термоциклировании. На трубопроводах с пульсирующим потоком муфтовые соединения требуют периодической подтяжки.

Резьбовые шаровые краны

Резьбовые шаровые краны (с наружной резьбой на патрубках) конструктивно близки к муфтовым, но имеют на концах наружную трубную резьбу. Соединение с трубопроводом выполняется через накидную гайку (американку) или муфту. Резьбовые краны с накидной гайкой обеспечивают быстроразъёмное соединение, что удобно при частом демонтаже — например, перед счётчиками воды, насосами, фильтрами.

Диапазон диаметров: DN8–DN50, давление — до PN40. Материалы: латунь, нержавеющая сталь, углеродистая сталь. Резьбовые краны с накидной гайкой (типа «американка») позволяют демонтировать кран без разборки прилегающих участков трубопровода, что существенно упрощает обслуживание.

Отдельную подгруппу составляют цапковые шаровые краны, у которых один или оба патрубка имеют наружную резьбу специального профиля под накидную гайку с врезающимся кольцом. Такие краны применяются в гидравлических и пневматических системах высокого давления (до 40 МПа) с малыми диаметрами (DN6–DN25).

Сравнительная таблица типов присоединения

Критерии выбора типа присоединения

Выбор типа присоединения шарового крана определяется совокупностью факторов, среди которых ключевыми являются: диаметр трубопровода, рабочее давление и температура, категория трубопровода, транспортируемая среда, условия монтажа и требования к обслуживанию.

Диаметр трубопровода

Для диаметров до DN50 оптимальны муфтовые и резьбовые краны — они компактны, дёшевы и просты в монтаже. В диапазоне DN50–DN200 применяются как фланцевые, так и приварные краны. Выбор между ними определяется категорией трубопровода. Для диаметров свыше DN200 фланцевые краны предпочтительнее, так как обеспечивают возможность демонтажа без вырезки, что критично для крупногабаритной арматуры массой в сотни килограммов.

Категория трубопровода

На трубопроводах I и II категории (по классификации ТР ТС 032/2013) предпочтение отдаётся приварным кранам, так как сварное соединение исключает риск утечек через разъёмные стыки. Фланцевые краны на таких трубопроводах допускаются только в местах, где необходим демонтаж арматуры, и при условии применения прокладок с контролируемой затяжкой.

Транспортируемая среда

Для агрессивных сред (кислоты, щёлочи, хлор) фланцевые краны требуют подбора материала прокладки, стойкого к конкретной среде. Приварные краны в этом отношении универсальны — материал сварного шва идентичен материалу трубы. Для сред, склонных к кристаллизации или полимеризации, предпочтительны фланцевые краны, допускающие разборку и очистку.

Особенности монтажа различных типов

Монтаж фланцевых шаровых кранов требует соблюдения параллельности ответных фланцев трубопровода (отклонение не более 0,2 мм на 100 мм диаметра), равномерной затяжки болтов крест-накрест динамометрическим ключом с контролируемым моментом. Прокладки должны соответствовать среде и температурному режиму: паронит (до 450 °C), фторопласт (до 250 °C), спирально-навитые (до 600 °C), металлические линзовые (свыше 600 °C).

Монтаж приварных кранов выполняется аттестованными сварщиками с оформлением сварочного журнала. Перед сваркой кран должен находиться в положении «открыто» для минимизации теплопередачи к уплотнениям шара. После сварки обязателен неразрушающий контроль сварных швов: визуально-измерительный (100%), ультразвуковой или радиографический (в объёме, установленном проектом). Гидравлическое испытание смонтированного узла проводится на давление 1,25 PN.

Монтаж муфтовых и резьбовых кранов наиболее прост. Резьбовое соединение уплотняется льняной прядью с сантехнической пастой, фум-лентой или анаэробным герметиком. Важно не перетягивать резьбу — избыточный момент затяжки может привести к деформации корпуса крана и заклиниванию шара. Для кранов с накидной гайкой («американка») момент затяжки гайки должен быть достаточным для обжатия прокладки, но не чрезмерным.

Рекомендации по применению

Обобщая вышеизложенное, можно сформулировать следующие рекомендации по выбору типа присоединения шарового крана в зависимости от условий эксплуатации.

• Магистральные газопроводы, нефтепроводы (DN > 200, PN > 40): приварные краны — абсолютная герметичность, отсутствие прокладок, соответствие требованиям категории I.
• Технологические трубопроводы промпредприятий (DN 50–300, PN 16–40): фланцевые краны — разъёмность для ревизии и замены, удобство монтажа.
• Системы водоснабжения и отопления зданий (DN 15–50, PN 10–16): муфтовые или резьбовые латунные краны — оптимальное соотношение цены и функциональности.
• Криогенные трубопроводы (температура ниже –100 °C): приварные краны с удлинённым штоком — исключение разъёмных соединений в зоне низких температур.
• Трубопроводы пара высоких параметров (T > 400 °C, PN > 100): приварные краны с уплотнением металл-металл — стойкость к высоким температурам.
