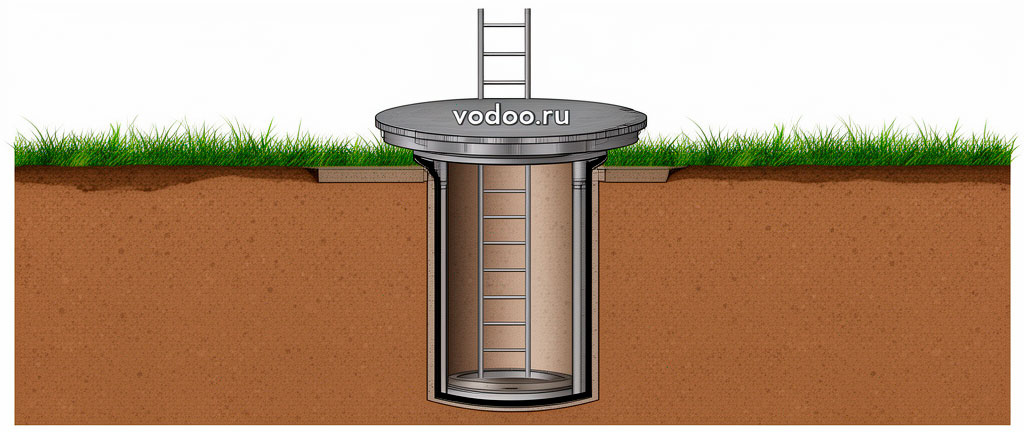

Назначение инспекционных колодцев
Инспекционные (смотровые) колодцы — неотъемлемый элемент подземных инженерных сетей водоотведения, водоснабжения и канализации. Их основное назначение заключается в обеспечении доступа обслуживающего персонала к трубопроводам для проведения осмотра, прочистки, ремонта и контроля состояния сети. Без инспекционных колодцев эксплуатация подземных коммуникаций протяжённостью более 50–100 метров становится практически невозможной.
Функционально инспекционный колодец решает следующие задачи: визуальный и инструментальный контроль состояния трубопроводов и стыковых соединений; прочистка засоров с помощью гидродинамического или механического оборудования; отбор проб сточных вод для лабораторного анализа; установка контрольно-измерительных приборов (расходомеров, датчиков уровня, сигнализаторов); вентиляция сети через вытяжные стояки; сопряжение труб разного диаметра и материала; изменение направления, уклона или глубины заложения трубопровода.
Согласно СП 32.13330.2018, смотровой колодец — это камера на канализационной или водосточной сети, предназначенная для осмотра, прочистки и вентиляции трубопровода. Инспекционный колодец является частным случаем смотрового колодца, устанавливаемого на самотечных сетях.
Типы инспекционных колодцев
Классификация инспекционных колодцев производится по нескольким признакам: функциональному назначению, материалу изготовления, конструктивному исполнению и месту установки на сети. По функциональному назначению выделяют следующие типы.
Линейные смотровые колодцы
Устанавливаются на прямых участках трубопровода. Основная функция — обеспечение доступа для прочистки и инспекции. Расстояние между линейными колодцами регламентируется СП 32.13330.2018 и зависит от диаметра трубопровода: для труб диаметром до 150 мм — не более 50 м; для труб 200–450 мм — не более 75 м; для труб 500–600 мм — не более 100 м; для труб 700–900 мм — не более 125 м; для труб 1000–1400 мм — не более 150 м.
Поворотные колодцы
Устраиваются в местах изменения направления трассы трубопровода. Угол поворота не должен превышать 90 градусов. При больших углах поворота устраиваются два колодца с промежуточным прямым участком. Конструкция поворотного колодца предусматривает плавное сопряжение лотков для минимизации гидравлических потерь.
Узловые (соединительные) колодцы
Размещаются в местах соединения двух и более линий трубопроводов. Обеспечивают сопряжение потоков и доступ к каждому из присоединяемых направлений. Требуют тщательного гидравлического расчёта для исключения подпора и обратных токов.
Перепадные колодцы
Устанавливаются при резком изменении глубины заложения трубопровода или при необходимости гашения избыточной энергии потока. Перепад может быть выполнен в виде водослива практического профиля, трубчатого перепада или многоступенчатого каскада. Максимальная высота перепада для колодцев диаметром до 1500 мм составляет 3 м, свыше 1500 мм — 6 м.
Промывные колодцы
Устанавливаются в верховых участках сети, где скорость потока недостаточна для самоочищения трубопровода. Оборудуются запорной арматурой и подводом воды для периодической промывки нижележащего участка.
Нормативная база проектирования
Проектирование инспекционных колодцев в Российской Федерации регламентируется комплексом нормативных документов. Основополагающим является СП 32.13330.2018 «Канализация. Наружные сети и сооружения» — актуализированная редакция СНиП 2.04.03-85. Документ устанавливает требования к размещению, размерам, конструктивному исполнению и материалам колодцев.
ГОСТ 8020-2016 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей» определяет технические условия на сборные железобетонные элементы колодцев: стеновые кольца, плиты перекрытий, днища, опорные кольца. ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприёмники ливнесточных колодцев» устанавливает требования к люкам, включая классы нагрузки и материалы.
Для пластиковых колодцев применяется ГОСТ 32972-2014 «Колодцы смотровые из полимерных материалов. Технические условия». При проектировании колодцев на сетях водоснабжения дополнительно руководствуются СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения». Для ливневой канализации актуален СП 32.13330.2018 в части водосточных сетей.
При проектировании колодцев на сетях хозяйственно-питьевого водоснабжения необходимо дополнительно учитывать требования СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения» в части герметичности конструкции и исключения инфильтрации грунтовых вод.
Конструктивные элементы
Типовой инспекционный колодец состоит из следующих конструктивных элементов: днище (основание) с лотковой частью; рабочая камера (стеновые кольца или цельная шахта); плита перекрытия; опорное кольцо; горловина; люк с крышкой. Дополнительно могут устанавливаться ходовые скобы или лестницы, элементы герметизации вводов труб, вентиляционные стояки.
Днище колодца выполняется в виде монолитной или сборной железобетонной плиты с бетонной подготовкой. Лотковая часть формируется в днище и обеспечивает плавное сопряжение входящих и выходящих труб. Высота лотка принимается равной диаметру наибольшей трубы. Уклон лотка должен соответствовать уклону трубопровода.
Рабочая камера формируется из стеновых колец высотой 0,3–0,9 м. Внутренний диаметр рабочей камеры зависит от диаметра трубопровода: для труб до 300 мм — не менее 1000 мм; для труб 400–600 мм — не менее 1500 мм; для труб 700–1000 мм — не менее 2000 мм. Высота рабочей камеры от лотка до перекрытия должна быть не менее 1,8 м для обеспечения комфортной работы персонала.

Размерный ряд и маркировка
Сборные железобетонные колодцы по ГОСТ 8020-2016 маркируются буквенно-цифровым кодом, отражающим тип элемента и его геометрические параметры. Кольца стеновые обозначаются КС (кольцо стеновое) с указанием внутреннего диаметра в дециметрах и высоты. Например, КС 10.9 — кольцо стеновое внутренним диаметром 1000 мм, высотой 900 мм. КС 15.6 — диаметр 1500 мм, высота 600 мм. КС 20.9 — диаметр 2000 мм, высота 900 мм.
| Марка кольца | Внутренний диаметр, мм | Наружный диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| КС 7.3 | 700 | 840 | 290 | 130 |
| КС 7.9 | 700 | 840 | 890 | 380 |
| КС 10.3 | 1000 | 1160 | 290 | 200 |
| КС 10.6 | 1000 | 1160 | 590 | 400 |
| КС 10.9 | 1000 | 1160 | 890 | 600 |
| КС 15.6 | 1500 | 1680 | 590 | 660 |
| КС 15.9 | 1500 | 1680 | 890 | 1000 |
| КС 20.6 | 2000 | 2200 | 590 | 980 |
| КС 20.9 | 2000 | 2200 | 890 | 1480 |
Плиты перекрытий маркируются ПП (плита перекрытия) с указанием внутреннего диаметра колодца. Например, ПП 10 — плита перекрытия для колодца диаметром 1000 мм. Опорные кольца маркируются КО (кольцо опорное). Днища колодцев маркируются ПН (плита низа) с указанием диаметра.
Материалы изготовления
Традиционным материалом для инспекционных колодцев является железобетон. Сборные элементы изготавливаются из тяжёлого бетона класса B15–B25 с армированием сварными сетками и каркасами. Преимущества железобетонных колодцев: высокая прочность, долговечность (50+ лет), устойчивость к морозному пучению, возможность устройства в любых грунтах. Недостатки: большой вес, трудоёмкость герметизации стыков, подверженность коррозии в агрессивных средах.
Пластиковые колодцы изготавливаются из полипропилена (ПП), полиэтилена (ПЭ) или непластифицированного поливинилхлорида (НПВХ). Преимущества: малый вес (в 10–15 раз легче железобетонных), абсолютная коррозионная стойкость, герметичность конструкции, быстрый монтаж. Недостатки: ограниченная глубина установки (до 6–8 м), чувствительность к морозному пучению, более высокая стоимость.
Стеклопластиковые колодцы — современное решение, сочетающее прочность железобетона и коррозионную стойкость пластика. Изготавливаются методом намотки стекловолокна с полиэфирным связующим. Применяются в агрессивных средах и на объектах с высокими требованиями к герметичности.
Нормы размещения на сетях
Размещение инспекционных колодцев на сетях водоотведения регламентируется СП 32.13330.2018. Колодцы обязательны к устройству: в местах присоединения внутриквартальных сетей к уличным; в местах изменения диаметра, уклона или направления трубопровода; на прямых участках с шагом, зависящим от диаметра труб; в местах перепада глубин; в начале и конце самотечных линий.
Для напорных трубопроводов колодцы устраиваются в местах установки запорной арматуры, вантузов, выпусков. Расстояние между колодцами на напорных сетях не регламентируется жёстко и определяется расположением арматуры и условиями эксплуатации.
На сетях водоснабжения колодцы размещаются в местах установки пожарных гидрантов, запорной и регулирующей арматуры, в точках подключения абонентов. Расстояние между колодцами с пожарными гидрантами не должно превышать 150 м в соответствии с СП 8.13130.2017.
Особенности монтажа
Монтаж инспекционного колодца начинается с разработки котлована, размеры которого должны превышать габариты колодца на 0,7–1,0 м с каждой стороны для обеспечения возможности наружной гидроизоляции. Дно котлована выравнивается, устраивается песчаная или щебёночная подготовка толщиной 100–150 мм. При высоком уровне грунтовых вод выполняется бетонная подготовка.
Сборка железобетонного колодца производится снизу вверх: днище, стеновые кольца, плита перекрытия, опорное кольцо, люк. Стыки между кольцами заделываются цементно-песчаным раствором М100 с последующей гидроизоляцией битумной мастикой или рулонными материалами. Вводы труб герметизируются с помощью эластичных манжет или зачеканки просмолённой прядью с цементным замком.
Монтаж пластикового колодца проще: лёгкие элементы собираются вручную, соединения выполняются через резиновые уплотнительные кольца. Герметизация вводов труб обеспечивается заводскими манжетами. Обратная засыпка производится песком с послойным уплотнением для предотвращения деформации стенок.
При монтаже пластиковых колодцев в пучинистых грунтах обязательна обратная засыпка пазух непучинистым материалом (песок средней крупности) с коэффициентом уплотнения не менее 0,95. Пренебрежение этим требованием приводит к выдавливанию колодца силами морозного пучения.
Эксплуатация и обслуживание
Техническое обслуживание инспекционных колодцев включает периодический осмотр состояния конструкций, очистку лотковой части от осадка и мусора, проверку герметичности стыков и вводов труб, контроль состояния ходовых скоб и лестниц, проверку плотности прилегания крышки люка. Периодичность осмотров устанавливается эксплуатирующей организацией, но не реже одного раза в год для самотечных сетей и двух раз в год для напорных.
При осмотре фиксируются следующие дефекты: трещины в стеновых кольцах и плите перекрытия; разрушение лотковой части; нарушение герметичности стыков; коррозия арматуры; заиливание лотка; повреждение ходовых скоб; просадка или разрушение горловины; отсутствие или повреждение крышки люка. По результатам осмотра составляется дефектная ведомость и план ремонтных работ.
Очистка колодцев от осадка производится механизированным способом с помощью илососных машин или вручную при незначительном объёме отложений. Спуск персонала в колодец допускается только после проверки загазованности газоанализатором и при наличии страховочного снаряжения в соответствии с правилами безопасности при эксплуатации водопроводно-канализационного хозяйства.
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения». Актуализированная редакция СНиП 2.04.03-85.
- ГОСТ 8020-2016 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия».
- ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприёмники ливнесточных колодцев. Технические условия».
- ГОСТ 32972-2014 «Колодцы смотровые из полимерных материалов. Технические условия».
- СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения». Актуализированная редакция СНиП 2.04.02-84*.
- СП 8.13130.2017 «Системы противопожарной защиты. Наружное противопожарное водоснабжение».
- Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации. М.: Госстрой России, 2000.
