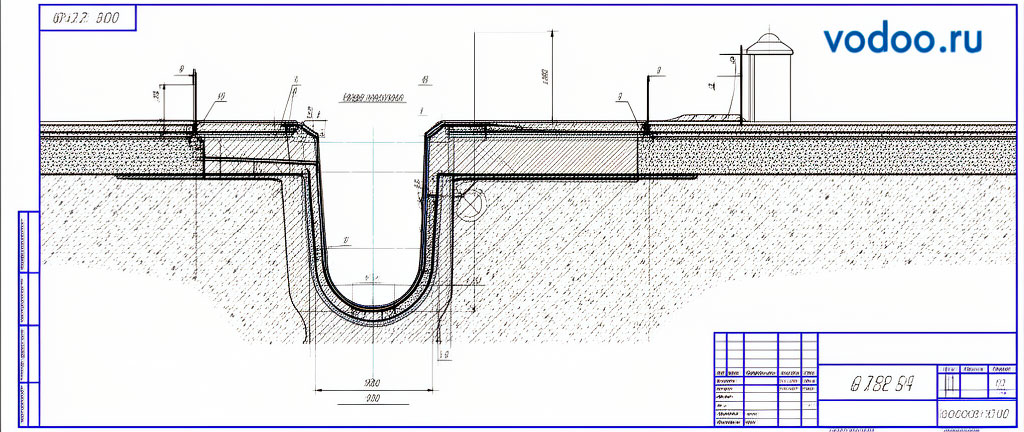

Крепление решёток к лоткам: болтовое, безболтовое, замковое — что надёжнее

Введение

Способ крепления решётки к водоотводному лотку — не менее важный элемент системы, чем сама решётка. Неправильно выбранное или некачественно выполненное крепление приводит к дребезжанию решётки при наезде транспорта, её смещению, преждевременному износу опорных поверхностей и, в худшем случае, к вылету решётки из лотка с созданием аварийной ситуации. По статистике, до 30% преждевременных выходов из строя водоотводных систем связаны именно с дефектами крепления решёток.

На рынке представлены три основных типа крепления: болтовое, безболтовое (клиновое, распорное) и замковое (с подпружиненными фиксаторами). Каждый тип имеет свои преимущества, ограничения и области рационального применения. Выбор определяется классом нагрузки, материалом лотка и решётки, условиями эксплуатации и требованиями к ремонтопригодности.

Болтовое крепление

Болтовое крепление — наиболее надёжный и распространённый способ фиксации решёток, особенно для классов нагрузки C250 и выше. Решётка крепится к лотку с помощью болтов М8–М12, проходящих через отверстия в решётке и ввинчивающихся в закладные гайки или анкерные элементы, установленные в теле лотка.

Конструктивные варианты

• Сквозное крепление — болт проходит через решётку и лоток насквозь, фиксируясь гайкой снизу. Применяется для пластиковых и полимербетонных лотков, где возможна установка закладных гаек при формовании.
• Крепление в закладные элементы — в лотке при изготовлении устанавливаются стальные закладные с резьбовыми отверстиями. Болт ввинчивается в закладную, не проходя лоток насквозь. Стандартное решение для бетонных и полимербетонных лотков.
• Анкерное крепление — в лотке сверлится отверстио, устанавливается химический или механический анкер, в который ввинчивается болт. Применяется при замене решёток на существующих лотках, где закладные элементы отсутствуют или повреждены.

Преимущества болтового крепления

• Максимальная надёжность — болтовое соединение выдерживает как вертикальные (вырыв), так и горизонтальные (сдвиг) нагрузки.
• Контролируемое усилие затяжки — возможность тарированной затяжки динамометрическим ключом.
• Ремонтопригодность — болты легко заменяются при коррозии или повреждении резьбы.
• Универсальность — применимо для любых материалов лотков и решёток.

Недостатки

• Трудоёмкость монтажа и демонтажа — для очистки лотка необходимо выкрутить 2–4 болта.
• Коррозия крепежа — болты из чёрной стали корродируют за 2–3 года. Требуется применение оцинкованного или нержавеющего крепежа.
• Риск срыва резьбы — при чрезмерной затяжке или коррозии резьбы в закладных элементах.
• Необходимость точного совмещения отверстий — допуск на несоосность не более 1–2 мм.

Безболтовое крепление

Безболтовое крепление — собирательное название для систем фиксации, не использующих резьбовые соединения. Сюда входят клиновые, распорные и эксцентриковые механизмы. Принцип действия основан на создании распорного усилия между решёткой и стенками посадочного места лотка.

Клиновое крепление

Решётка фиксируется пластиковыми или металлическими клиньями, забиваемыми в зазор между решёткой и лотком. Клинья создают распорное усилие, препятствующее вертикальному и горизонтальному смещению. Применяется для классов A15–B125. Преимущества: простота, низкая стоимость, быстрый монтаж. Недостатки: ослабление со временем из-за вибрации и температурных деформаций, невозможность контроля усилия фиксации.

Распорное (эксцентриковое) крепление

В решётке установлен эксцентриковый механизм — при повороте ключом эксцентрик раздвигает упоры, которые прижимаются к стенкам посадочного места. Обеспечивает более надёжную фиксацию, чем клиновое, но уступает болтовому. Применяется для классов A15–C250.

Преимущества безболтового крепления

• Быстрый монтаж и демонтаж — не требуется инструмент для затяжки болтов (кроме эксцентрикового).
• Отсутствие корродирующего крепежа — клинья из пластика не корродируют.
• Компенсация допусков — распорные системы менее чувствительны к неточности размеров посадочного места.

Недостатки

• Меньшая надёжность по сравнению с болтовым — при интенсивных вибрациях клинья могут ослабнуть.
• Ограничение по классу нагрузки — не применяется для D400 и выше.
• Зависимость от температуры — пластиковые клинья меняют размеры при нагреве/охлаждении.

Замковое крепление

Замковое крепление — наиболее технологичный тип фиксации, сочетающий надёжность болтового соединения с быстротой безболтового. В решётку интегрированы подпружиненные замки (1–4 шт.), которые при установке решётки защёлкиваются в ответные пазы на лотке. Для демонтажа достаточно отжать замки отвёрткой или специальным ключом.

Конструкция замкового механизма

Замок состоит из подпружиненного язычка (сталь AISI 304), корпуса и оси вращения. При установке решётки язычок утапливается, а при достижении ответного паза — выщёлкивается под действием пружины, фиксируя решётку. Усилие фиксации одного замка — 200–500 Н, что достаточно для удержания решётки массой до 50 кг при динамических нагрузках.

Преимущества замкового крепления

• Быстрый демонтаж без инструмента — очистка лотка занимает секунды.
• Высокая надёжность — замок не ослабляется от вибрации (в отличие от клиньев).
• Эстетика — замки скрыты под поверхностью решётки, не нарушая внешний вид.
• Вандалозащищённость — для демонтажа требуется знать расположение замков и иметь доступ к ним.

Недостатки

• Высокая стоимость — замковые решётки на 30–50% дороже болтовых.
• Сложность ремонта — при поломке пружины или язычка замок заменяется в сборе.
• Чувствительность к загрязнению — песок и грязь в механизме замка могут блокировать его работу.
• Ограниченная совместимость — замковые решётки, как правило, совместимы только с лотками того же производителя.

Свободная укладка (без фиксации)

Свободная укладка — решётка удерживается в лотке только собственным весом. Допустима исключительно для класса A15 (пешеходные зоны) и при условии, что конструкция посадочного места исключает горизонтальное смещение решётки (наличие бортиков, пазов).

Для свободной укладки критически важна масса решётки: она должна быть достаточной, чтобы решётка не смещалась под действием пешеходного потока и не «подпрыгивала» при наступании на край. Минимальная рекомендуемая масса — 8–10 кг. Пластиковые решётки массой 1–3 кг для свободной укладки непригодны — они смещаются даже от ветра.

Сравнительный анализ способов крепления

Влияние класса нагрузки на выбор крепления

Класс нагрузки — первичный критерий выбора способа крепления:

• A15 — допустима свободная укладка (при массе решётки >8 кг), клиновое или замковое крепление. Болтовое — избыточно, но допустимо.
• B125 — минимально допустимо клиновое или распорное крепление. Рекомендуется болтовое или замковое.
• C250 — обязательно болтовое или замковое крепление. Безболтовое — не рекомендуется.
• D400–F900 — только болтовое крепление с оцинкованным или нержавеющим крепежом. Количество болтов — не менее 4 шт. на решётку.

Совместимость креплений с материалами лотков и решёток

Выбор способа крепления также зависит от материалов лотка и решётки:

• Бетонный лоток + чугунная решётка — болтовое крепление в закладные элементы. Закладные устанавливаются при бетонировании лотка.
• Пластиковый лоток + пластиковая решётка — замковое или клиновое крепление. Болтовое возможно, но требует осторожности при затяжке (риск смятия пластика).
• Полимербетонный лоток + чугунная решётка — болтовое крепление в закладные. Замковое — при совместимости производителей.
• Стальная решётка на любом лотке — болтовое крепление. Сталь легко сверлится под крепёж.

Особенности монтажа различных типов крепления

Монтаж болтового крепления

1. Очистить резьбовые отверстия закладных от грязи и бетона.
2. Установить решётку на лоток, совместив отверстия.
3. Вставить болты с шайбами, затянуть от руки.
4. Затянуть болты динамометрическим ключом с моментом 15–25 Н·м (для М8) или 25–40 Н·м (для М10).
5. Нанести антикоррозионную смазку на головки болтов.

Монтаж замкового крепления

1. Очистить посадочное место и пазы под замки.
2. Установить решётку, совместив замки с ответными пазами.
3. Надавить на решётку до характерного щелчка замков.
4. Проверить фиксацию, попытавшись приподнять решётку за край.

Эксплуатация и обслуживание креплений

Независимо от типа крепления, необходимо проводить регулярное обслуживание:

• Болтовое — проверка затяжки 1 раз в год, смазка резьбы, замена корродированного крепежа.
• Замковое — очистка механизма от грязи и песка 1 раз в полгода, смазка пружин силиконовой смазкой.
• Безболтовое — проверка плотности посадки клиньев 1 раз в год, замена ослабленных или деформированных клиньев.
• Свободная укладка — визуальный контроль положения решётки, проверка отсутствия смещения.
