Введение

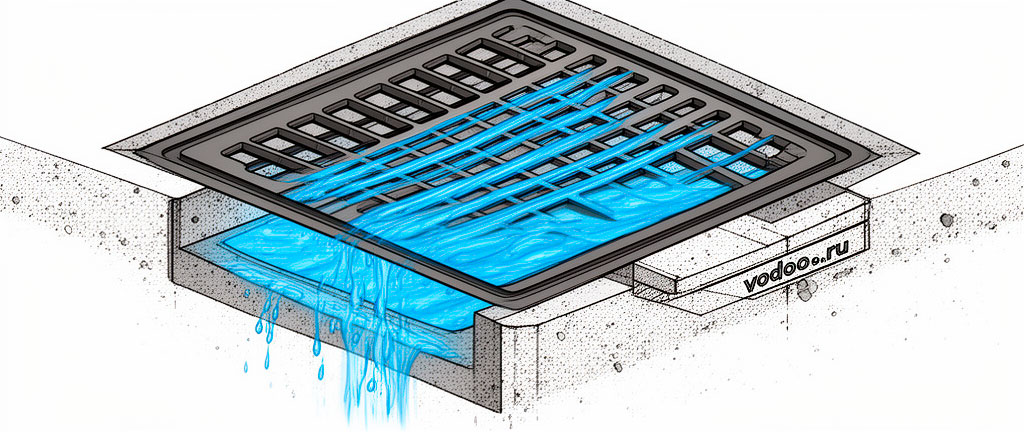

Шумопоглощающие решётки — специализированный тип водоприёмных решёток, разработанный для снижения акустического дискомфорта, возникающего при наезде транспортных средств на решётку. В условиях плотной городской застройки, где водоотводные лотки проходят в непосредственной близости от жилых домов, офисных зданий и гостиниц, шум от решёток становится значимым фактором, влияющим на качество жизни.
Проблема особенно актуальна для магистральных улиц с интенсивным движением, где частота наездов на решётку достигает нескольких тысяч в час. Каждый наезд сопровождается ударным звуком, который в ночное время может превышать санитарные нормы. Шумопоглощающие решётки решают эту проблему за счёт конструктивных решений, демпфирующих удар и поглощающих звуковые колебания.
Согласно исследованиям, уровень шума от обычной чугунной решётки при наезде легкового автомобиля на скорости 40 км/ч достигает 75–85 дБА на расстоянии 1 м. Это сопоставимо с шумом отбойного молотка. Для жилых зон в ночное время допустимый уровень — 45 дБА (СанПиН 1.2.3685-21).
Проблема шума водоотводных решёток
Шум от водоотводных решёток — комплексное явление, включающее несколько акустических компонентов. При наезде колеса автомобиля на решётку происходит удар, возбуждающий колебания в решётке, лотке и окружающем дорожном покрытии. Эти колебания распространяются в воздухе как звуковые волны и в грунте как структурный шум.
Основные факторы, влияющие на уровень шума:
- Материал решётки — чугун обладает высоким коэффициентом звукоизлучения (материал «звенит»), сталь — средним, полимербетон и пластик — низким.
- Плотность прилегания — неплотно сидящая решётка при наезде ударяется о лоток, создавая дополнительный шум.
- Скорость движения — с ростом скорости увеличивается энергия удара и, соответственно, уровень шума.
- Тип транспортного средства — грузовой автомобиль создаёт на 10–15 дБА больше шума, чем легковой.
- Состояние решётки — изношенная, деформированная решётка шумит сильнее новой.
Источники шума и механизмы его генерации
При наезде колеса на решётку генерируются следующие типы шума:
Ударный шум
Возникает в момент контакта колеса с решёткой. Амплитуда звукового давления пропорциональна скорости соударения и массе колеса. Ударный шум имеет широкий частотный спектр (20–5000 Гц) с максимумом в области 500–2000 Гц — наиболее чувствительной для человеческого уха.
Вибрационный (структурный) шум
После удара решётка и лоток колеблются на собственных частотах. Чугунная решётка имеет выраженные резонансные пики в диапазоне 200–800 Гц, что создаёт характерный «звон». Стальная решётка резонирует на более высоких частотах (800–2000 Гц) — «лязг».
Шум от вторичных соударений
Если решётка не зафиксирована жёстко, после первичного удара она подпрыгивает и повторно ударяется о лоток. Каждый такой удар — дополнительный источник шума. Этот механизм характерен для свободно уложенных и плохо закреплённых решёток.
Аэродинамический шум
При движении воздуха через отверстия решётки (вытеснение воздуха из-под колеса) возникают аэродинамические шумы. Этот компонент значим на скоростях выше 60 км/ч, но по амплитуде уступает ударному.
Конструкция шумопоглощающих решёток
Шумопоглощающие решётки отличаются от обычных наличием элементов, демпфирующих удар и поглощающих вибрации. Основные конструктивные решения:
Эластичные вставки в опорной зоне
По периметру решётки или в зонах контакта с лотком устанавливаются вставки из эластомера (EPDM, неопрен, полиуретан). При наезде эластомер сжимается, поглощая энергию удара и предотвращая жёсткий контакт металла с металлом или бетоном. Снижение ударного шума — 5–10 дБА.
Демпфирующие прокладки под решёткой
Сплошная или ленточная прокладка из резины или полиуретана толщиной 3–5 мм, укладываемая между решёткой и опорной поверхностью лотка. Прокладка выполняет двойную функцию: демпфирует удар и компенсирует неровности опорной поверхности, исключая точечный контакт.
Решётки с интегрированным демпфирующим слоем
Наиболее эффективное решение: на поверхность чугунной или стальной решётки наносится слой полиуретана или резины толщиной 5–10 мм. Полимерный слой принимает на себя удар колеса, а металлическое основание обеспечивает несущую способность. Снижение шума — 10–15 дБА.
Разрезные и составные решётки
Решётка выполняется не монолитной, а составной — из нескольких секций, соединённых эластичными элементами. Каждая секция имеет свои резонансные частоты, что разрушает когерентность колебаний и снижает общий уровень звукоизлучения.
Решётки с акустическими полостями
В теле решётки выполняются замкнутые полости, работающие как резонаторы Гельмгольца. Полости настроены на основные резонансные частоты решётки и поглощают звуковую энергию на этих частотах. Технология заимствована из автомобильных глушителей.
Материалы шумопоглощающих элементов
| Материал | Твёрдость по Шору A | Диапазон температур, °C | Срок службы, лет | Снижение шума, дБА |
|---|---|---|---|---|
| EPDM (этилен-пропиленовый каучук) | 50–70 | –50 до +120 | 15–20 | 5–8 |
| Неопрен (хлоропреновый каучук) | 55–75 | –40 до +100 | 10–15 | 5–8 |
| Полиуретан (литой) | 70–90 | –30 до +80 | 10–15 | 8–12 |
| Резина (на основе SBR) | 60–80 | –40 до +70 | 5–10 | 5–10 |
| Полиуретановое покрытие | 80–95 | –30 до +80 | 10–15 | 10–15 |
Выбор материала демпфирующего элемента определяется климатическими условиями, классом нагрузки и требуемым уровнем шумоподавления. Для северных регионов предпочтителен EPDM, сохраняющий эластичность до –50°C. Для южных — полиуретан, устойчивый к высоким температурам и УФ-излучению.
Эффективность шумоподавления
Эффективность шумопоглощающей решётки оценивается по разности уровней звукового давления, измеренных для обычной и шумопоглощающей решётки в идентичных условиях. Измерения проводятся по методике, описанной в ГОСТ 32955-2014 (приложение Г) или EN 1433.
Типовые значения снижения шума для различных конструктивных решений:
- Эластичные вставки в опорной зоне: 5–8 дБА
- Демпфирующая прокладка под решёткой: 3–5 дБА
- Полиуретановое покрытие поверхности: 10–15 дБА
- Составная решётка с эластичными связями: 8–12 дБА
- Комбинированное решение (покрытие + вставки): 15–20 дБА
Снижение уровня шума на 10 дБА субъективно воспринимается как уменьшение громкости в 2 раза. Снижение на 20 дБА — в 4 раза. Таким образом, шумопоглощающая решётка с комбинированной системой демпфирования делает шум от наезда автомобиля практически незаметным на фоне городского шумового фона.
Нормативные требования по шуму
В Российской Федерации допустимые уровни шума регламентируются следующими документами:
- СанПиН 1.2.3685-21 — устанавливает предельно допустимые уровни шума в жилых помещениях: 55 дБА днём (7:00–23:00) и 45 дБА ночью (23:00–7:00).
- СП 51.13330.2011 «Защита от шума» — содержит методики расчёта и мероприятия по шумозащите.
- ГОСТ 32955-2014 — приложение Г устанавливает методику измерения шума от водоотводных решёток.
Для объектов, расположенных вблизи жилой застройки, проектом должно быть предусмотрено применение шумопоглощающих решёток, если расчётный уровень шума от обычных решёток превышает допустимые значения.
Области применения
Магистральные улицы в жилой застройке
Основная область применения. Водоотводные лотки вдоль магистралей, проходящих в непосредственной близости от жилых домов (расстояние менее 50 м), должны оснащаться шумопоглощающими решётками.
Тоннели и эстакады
В замкнутом пространстве тоннеля шум от решёток многократно отражается от стен, создавая эффект реверберации. Шумопоглощающие решётки снижают общий уровень шума в тоннеле на 3–5 дБА.
Территории больниц, санаториев, школ
Объекты с повышенными требованиями к акустическому комфорту. Шум от решёток на подъездных путях и парковках не должен превышать фоновый уровень.
Гостиницы и бизнес-центры
Шум от решёток у входной группы или на пандусе паркинга создаёт негативное впечатление у посетителей. Шумопоглощающие решётки — элемент премиального благоустройства.
Сравнение с обычными решётками
| Параметр | Обычная решётка | Шумопоглощающая решётка |
|---|---|---|
| Уровень шума (40 км/ч), дБА | 75–85 | 60–70 |
| Стоимость, отн. | 1,0 | 1,3–2,0 |
| Срок службы демпфирующих элементов, лет | — | 10–20 |
| Необходимость обслуживания | Минимальная | Замена прокладок каждые 10–15 лет |
| Классы нагрузки | A15–F900 | A15–D400 |
Рекомендации по выбору
При выборе шумопоглощающей решётки необходимо учитывать:
- Требуемое снижение шума — определяется акустическим расчётом. Если превышение норматива составляет 5–10 дБА, достаточно эластичных вставок. При превышении 10–15 дБА требуется полиуретановое покрытие.
- Класс нагрузки — шумопоглощающие решётки доступны для классов A15–D400. Для E600–F900 применяются специальные конструкции с металлическими демпферами.
- Климатические условия — для северных регионов выбираются демпфирующие элементы из EPDM, для южных — из полиуретана.
- Интенсивность движения — при интенсивности более 5000 авт./сут. рекомендуется комбинированная система шумоподавления.
- Бюджет — шумопоглощающие решётки на 30–100% дороже обычных. Затраты сопоставляются со стоимостью альтернативных шумозащитных мероприятий (экраны, шумозащитное остекление).
- ГОСТ 32955-2014 «Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования».
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и безвредности для человека факторов среды обитания».
- СП 51.13330.2011 «Защита от шума». Актуализированная редакция СНиП 23-03-2003.
- EN 1433:2002 «Drainage channels for vehicular and pedestrian areas».
- ISO 3744:2010 «Acoustics — Determination of sound power levels of noise sources».
