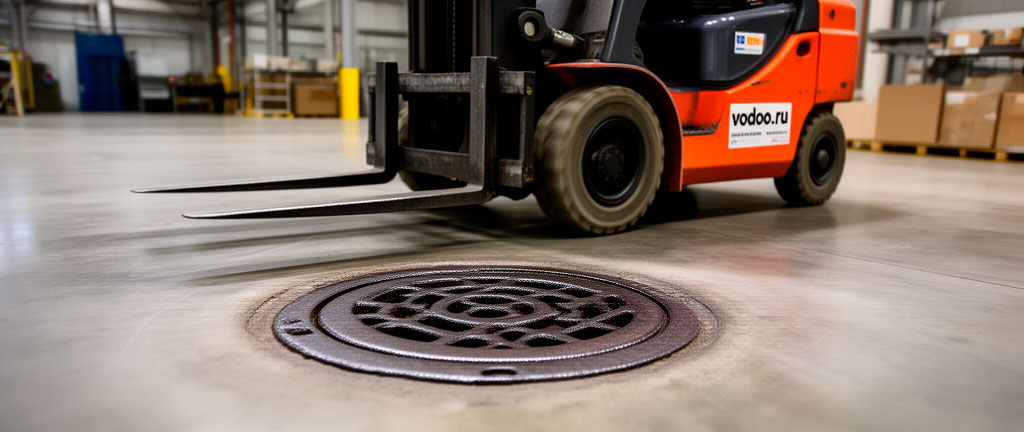

Чугунные трапы: классы нагрузки и применение в промышленности

Чугун как материал для трапов

Чугун — традиционный материал для водоотводных трапов, эксплуатируемых в условиях высоких механических нагрузок. Его применение в системах водоотвода насчитывает более 150 лет, и за это время чугун доказал свою надёжность в самых жёстких условиях: от городских магистралей до металлургических цехов. Ключевые преимущества чугуна: высокая прочность на сжатие (200–500 МПа в зависимости от марки), износостойкость, способность гасить вибрации и значительная масса, препятствующая смещению трапа под колёсной нагрузкой.

Чугунные трапы изготавливаются методом литья в песчаные формы, что позволяет получать изделия сложной геометрии с рёбрами жёсткости, фланцами и замковыми элементами в одной отливке. Отсутствие сварных швов исключает зоны концентрации напряжений и повышает усталостную прочность. После отливки трапы проходят механическую обработку посадочных поверхностей (фрезеровка, шлифовка) для обеспечения плотного прилегания решётки к корпусу.

Марки чугуна: СЧ20 и ВЧ50

В производстве водоотводных трапов применяются две основные марки чугуна: серый чугун СЧ20 (ГОСТ 1412-85) и высокопрочный чугун ВЧ50 (ГОСТ 7293-85). Различие между ними определяется формой графитовых включений, которая кардинально влияет на механические свойства.

Серый чугун СЧ20 содержит графит в виде пластинчатых включений, которые действуют как концентраторы напряжений и снижают прочность на растяжение до 200 МПа. Однако пластинчатый графит обеспечивает высокую демпфирующую способность (гашение вибраций) и хорошую обрабатываемость резанием. СЧ20 применяется для трапов классов нагрузки A15–D400, где преобладают статические нагрузки, а динамические и ударные — минимальны.

Высокопрочный чугун ВЧ50 содержит графит в виде шаровидных включений (сфероидизированный графит), которые не создают концентрации напряжений. Это обеспечивает прочность на растяжение до 500 МПа — в 2,5 раза выше, чем у СЧ20, при сохранении всех преимуществ чугуна. ВЧ50 применяется для трапов классов E600–F900, эксплуатируемых в условиях интенсивных динамических и ударных нагрузок: аэродромы, порты, карьерные дороги.

Сфероидизация графита достигается добавлением в расплав магния или церия в количестве 0,03–0,06% от массы. Процесс требует точного контроля температуры и времени выдержки, что удорожает производство ВЧ50 на 30–50% по сравнению с СЧ20. Однако для ответственных объектов эта разница в стоимости многократно окупается повышенной надёжностью.

Классы нагрузки чугунных трапов

Чугунные трапы перекрывают весь диапазон классов нагрузки по ГОСТ 32955-2014 — от A15 до F900. Это выгодно отличает их от пластиковых (A15–C250) и стальных (A15–D400) трапов. Возможность применения одного материала для всех классов нагрузки упрощает проектирование и унификацию на крупных объектах.

Для классов A15–C250 применяется серый чугун СЧ20 с толщиной стенки корпуса 6–8 мм. Решётка — ячеистая или щелевая, с площадью живого сечения 30–50%. Крепление решётки — свободное (за счёт массы) или замковое. Для классов D400–E600 применяется серый чугун СЧ20 с утолщёнными стенками (8–12 мм) и усиленной решёткой. Крепление решётки — болтовое или шарнирное, исключающее самопроизвольное открывание.

Для класса F900 применяется исключительно высокопрочный чугун ВЧ50. Толщина стенки корпуса — 12–18 мм, решётка — массивная, с рёбрами жёсткости на нижней поверхности. Крепление — болтовое, с контролем момента затяжки. Масса трапа DN200 класса F900 может достигать 120–150 кг, что требует применения грузоподъёмной техники при монтаже.

Конструктивные особенности чугунных трапов

Чугунный трап состоит из корпуса (водоприёмной воронки), опорной рамы, приёмной решётки и, опционально, гидрозатвора и корзины для мусора. Корпус и рама могут быть выполнены как единая отливка (моноблочная конструкция) либо как раздельные элементы (сборная конструкция). Моноблочная конструкция прочнее и герметичнее, но тяжелее и дороже. Сборная — удобнее в монтаже и ремонте, так как позволяет заменить раму без демонтажа корпуса.

Опорная рама — элемент, воспринимающий вертикальную нагрузку от решётки и передающий её на бетонное основание. Рама имеет опорный буртик шириной 30–50 мм, который опирается на бетонную подготовку. Для равномерной передачи нагрузки под раму укладывается слой цементно-песчаного раствора толщиной 10–20 мм. В раме предусмотрены отверстия для анкерного крепления к бетонному основанию.

Приёмная решётка — наиболее нагруженный элемент трапа, непосредственно воспринимающий колёсную нагрузку. Решётка выполняется щелевой (продольные прорези шириной 10–20 мм) или ячеистой (квадратные ячейки 20×20–40×40 мм). Щелевые решётки имеют лучшую водопропускную способность, ячеистые — лучше задерживают крупный мусор. Для предотвращения шума при проезде транспорта решётка устанавливается на резиновые прокладки из EPDM.

Применение чугунных трапов в промышленности

Промышленные объекты предъявляют наиболее жёсткие требования к водоотводным трапам: высокие механические нагрузки (проезд погрузчиков, грузовиков, гусеничной техники), агрессивные среды (кислоты, щёлочи, масла, растворители), высокие температуры (до 150 °C в металлургии), абразивный износ (песок, окалина, шлак). Чугунные трапы, особенно из ВЧ50, успешно работают в этих условиях.

В металлургических цехах чугунные трапы применяются для отвода технологических вод, содержащих окалину и шлак. Абразивный износ — основная проблема: твёрдые частицы, движущиеся с потоком воды, истирают стенки корпуса. Для повышения износостойкости внутренняя поверхность чугунных трапов футеруется базальтовой плиткой или полиуретановым покрытием. Срок службы футерованного трапа в абразивной среде — 10–15 лет против 3–5 лет без футеровки.

На химических производствах чугунные трапы применяются с защитным покрытием: эпоксидным (стойкость к кислотам до pH 2), фторопластовым (стойкость к плавиковой кислоте) или эбонитовым (стойкость к щелочам). Выбор покрытия определяется конкретным химическим составом стоков и температурным режимом. Без защитного покрытия чугун в кислой среде (pH < 5) корродирует со скоростью 0,5–1,0 мм/год.

Транспортные объекты: дороги, аэродромы, порты

На транспортных объектах чугунные трапы класса D400–F900 являются стандартным решением. На автомобильных дорогах они устанавливаются в пониженных точках продольного профиля, на съездах, в зонах многополосного движения. Основная нагрузка — динамическая, от проезжающих автомобилей. Чугунные трапы успешно выдерживают миллионы циклов нагружения благодаря высокой усталостной прочности.

На аэродромах чугунные трапы класса F900 устанавливаются на взлётно-посадочных полосах, рулёжных дорожках и местах стоянки воздушных судов. Нагрузка от шасси самолёта (например, Boeing 777 с максимальной взлётной массой 350 тонн) создаёт давление на покрытие до 1,5 МПа. Трап должен выдерживать эту нагрузку без остаточных деформаций. Для аэродромных трапов обязательна сертификация по ГОСТ 32955-2014 с испытаниями на контрольную нагрузку 900 кН.

В морских портах чугунные трапы эксплуатируются в условиях воздействия морской воды (хлориды, сульфаты) и знакопеременных нагрузок от портальных кранов и контейнеровозов. Для защиты от коррозии в морской воде применяется горячее цинкование (толщина покрытия 120–150 мкм) или окраска эпоксидно-каменноугольными составами. Срок службы чугунного трапа в порту с правильной антикоррозионной защитой — 25–30 лет.

Химическая стойкость и антикоррозионная защита

Чугун, как и любой железоуглеродистый сплав, подвержен коррозии в водной среде. Скорость атмосферной коррозии чугуна составляет 0,05–0,10 мм/год, что при толщине стенки 8–12 мм обеспечивает срок службы 50–100 лет без защиты. Однако в агрессивных средах (кислоты, соли, промышленная атмосфера) скорость коррозии возрастает до 0,5–2,0 мм/год, что требует обязательной антикоррозионной защиты.

Основные методы защиты чугунных трапов: горячее цинкование (погружение в расплав цинка при 450 °C), окраска эпоксидными или полиуретановыми составами, битумное покрытие, футеровка химически стойкими материалами. Горячее цинкование — наиболее универсальный метод, обеспечивающий защиту на 15–25 лет в условиях атмосферной коррозии и на 10–15 лет в слабоагрессивных средах. Толщина цинкового покрытия для трапов — 80–120 мкм.

Для особо агрессивных сред (pH 1000 мг/л) применяется комбинированная защита: горячее цинкование + эпоксидное покрытие. Цинковый слой обеспечивает протекторную защиту в местах повреждения эпоксидного покрытия, а эпоксидное покрытие защищает цинк от быстрого растворения в кислой среде. Такая система обеспечивает срок службы 20–30 лет даже в жёстких условиях.

Сравнение чугунных трапов с аналогами из других материалов

Особенности монтажа чугунных трапов

Монтаж чугунных трапов имеет ряд особенностей, обусловленных их значительной массой и жёсткостью. В отличие от пластиковых трапов, которые можно монтировать вручную, чугунные трапы классов D400–F900 требуют применения грузоподъёмной техники. Строповка производится за монтажные петли или рым-болты, предусмотренные в конструкции корпуса.

Основание под чугунный трап должно быть выполнено из бетона класса не ниже B20 толщиной не менее 150 мм. При установке на проезжей части основание армируется дорожной сеткой с ячейкой 100×100 мм из арматуры диаметром 8–10 мм. Трап устанавливается на слой цементно-песчаного раствора толщиной 20–30 мм и выверяется по отметкам с точностью ±3 мм. После схватывания раствора (24 часа) производится анкерное крепление рамы к основанию.

Подключение отводящего трубопровода к чугунному трапу выполняется через раструбное или фланцевое соединение. Раструбное соединение герметизируется резиновым уплотнительным кольцом; фланцевое — прокладкой из паронита или EPDM с болтовой затяжкой. После подключения производится гидравлическое испытание наливом воды в течение 24 часов. При отсутствии протечек выполняется обратная засыпка и устройство дорожной одежды.
