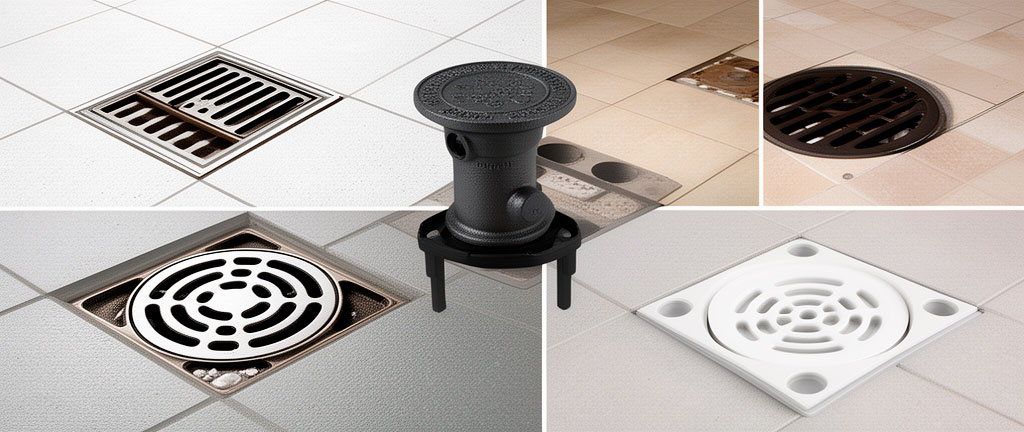

Трапы водоотводные: классификация, назначение, монтаж

Назначение водоотводных трапов

Водоотводный трап — санитарно-техническое устройство, предназначенное для приёма и отведения сточных вод с поверхности пола в систему канализации. В отличие от водоотводных лотков, которые собирают воду по линии, трап является точечным водоприёмником и устанавливается в наиболее низкой точке обслуживаемой поверхности. Трапы применяются в душевых, санузлах, прачечных, на эксплуатируемых кровлях, балконах, террасах, в производственных цехах и на пищевых производствах.

Ключевая функция трапа — обеспечение быстрого и полного отвода воды с поверхности пола при сохранении герметичности узла примыкания к гидроизоляции. Некачественный монтаж трапа или неправильный подбор модели приводят к протечкам, разрушению стяжки, образованию плесени и, в конечном счёте, к дорогостоящему ремонту. По статистике, около 60% протечек в санузлах и на кровлях связаны именно с узлом примыкания трапа к гидроизоляции.

Классификация трапов

Водоотводные трапы классифицируются по нескольким признакам: по конструкции гидрозатвора, по типу выпуска, по материалу корпуса, по классу нагрузки и по назначению. Комплексная классификация позволяет проектировщику однозначно определить требуемую модель трапа для конкретного объекта.

По конструкции гидрозатвора трапы делятся на сухие (с механическим затвором) и мокрые (с водяным затвором). Сухие трапы оснащены поплавковым или мембранным клапаном, перекрывающим проходное сечение при отсутствии стока и предотвращающим проникновение запахов из канализации. Мокрые трапы имеют S-образный или U-образный гидрозатвор, в котором постоянно находится водяная пробка высотой 50–60 мм.

По типу выпуска различают трапы с вертикальным выпуском (вниз, в перекрытие) и с горизонтальным выпуском (в стену или в сторону). Вертикальный выпуск применяется при прокладке канализационного стояка непосредственно под трапом; горизонтальный — при отводе стока в горизонтальную ветку канализации. Диаметр выпуска варьируется от DN50 до DN150 в зависимости от расхода стока.

По классу нагрузки трапы классифицируются аналогично водоотводным лоткам по ГОСТ 32955-2014: A15 (пешеходные зоны), B125 (легковой транспорт), C250 (грузовой транспорт) и выше. Для внутренних помещений класс нагрузки, как правило, не нормируется, однако для эксплуатируемых кровель и паркингов требуется класс не ниже B125.

Конструктивные элементы трапа

Типовой водоотводный трап состоит из следующих элементов: приёмная решётка (лицевая панель), корпус (водоприёмная воронка), гидрозатвор (сифон), выпускной патрубок и элементы крепления гидроизоляции (фланцы, прижимные кольца). Каждый элемент выполняет свою функцию, и неисправность любого из них приводит к нарушению работы трапа в целом.

Приёмная решётка — верхний элемент трапа, воспринимающий пешеходную или транспортную нагрузку и задерживающий крупный мусор. Решётка изготавливается из нержавеющей стали, чугуна или пластика. Для душевых помещений применяются решётки с мелкой перфорацией (отверстия 3–5 мм), для кровель — с крупной (10–20 мм). Дизайнерские решётки (щелевые, с заполнением плиткой) позволяют интегрировать трап в интерьер.

Корпус трапа — водоприёмная воронка, в которую поступает вода с поверхности пола. Корпус изготавливается из полипропилена, АБС-пластика, нержавеющей стали или чугуна. В корпусе предусмотрены фланцы для крепления гидроизоляции и регулируемые по высоте опоры, позволяющие выставить решётку заподлицо с чистовым покрытием пола. Высота корпуса варьируется от 70 до 250 мм в зависимости от конструкции пола.

Типы выпуска: вертикальный и горизонтальный

Выбор типа выпуска определяется схемой прокладки канализационных труб и конструкцией перекрытия. Вертикальный выпуск (направлен вниз) — наиболее распространённый вариант для трапов, устанавливаемых в междуэтажных перекрытиях. Сточная вода отводится в канализационный стояк, проходящий через перекрытие. Преимущества вертикального выпуска: минимальное гидравлическое сопротивление, самоочистка, компактность.

Горизонтальный выпуск (направлен в сторону) применяется в случаях, когда прокладка вертикального стояка невозможна: монолитные перекрытия без закладных гильз, стеснённые условия, реконструкция зданий. Горизонтальный выпуск требует обеспечения уклона отводящей трубы не менее 2% (20 мм на 1 м) для предотвращения застоя воды и образования отложений. Недостаток горизонтального выпуска — повышенный риск засоров из-за меньшей скорости потока.

Существуют также универсальные трапы с поворотным выпуском, позволяющие на объекте выбрать вертикальное или горизонтальное направление отвода. Такие модели удобны при отсутствии точных данных о схеме канализации на этапе закупки, однако они дороже и имеют больше соединений, потенциально подверженных протечкам.

Трапы с гидрозатвором и без: принципиальные различия

Гидрозатвор (сифон) — устройство, предотвращающее проникновение канализационных газов в помещение. Согласно СП 30.13330.2020, высота гидрозатвора должна составлять не менее 50 мм для внутренней канализации и не менее 60 мм для производственной. Трапы без гидрозатвора подключаются к системе канализации через внешний сифон либо используются в системах, где проникновение газов исключено конструктивно (например, ливневая канализация с вентилируемым стояком).

Мокрый гидрозатвор (водяной) — классическое решение, представляющее собой U-образный или S-образный изгиб, в котором постоянно находится вода. Преимущества: простота конструкции, надёжность, отсутствие движущихся частей. Недостатки: возможность пересыхания при длительном отсутствии стока (что приводит к прорыву газов), риск замерзания в неотапливаемых помещениях, необходимость периодического долива воды.

Сухой гидрозатвор (механический) — современная альтернатива водяному. В основе работы лежит поплавковый или мембранный клапан, который открывается под давлением стекающей воды и закрывается при её отсутствии. Преимущества: не пересыхает, не замерзает, не требует обслуживания. Недостатки: более высокая стоимость, чувствительность к загрязнениям (волосы, нитки могут блокировать клапан в открытом положении).

Материалы изготовления трапов

Выбор материала трапа определяется химическим составом стоков, температурным режимом, классом нагрузки и бюджетом. На рынке представлены трапы из полипропилена (PP), АБС-пластика, нержавеющей стали (AISI 304/316) и чугуна. Пластиковые трапы — наиболее доступный вариант для бытового применения. Нержавеющие — стандарт для коммерческих и промышленных объектов. Чугунные — для зон с высокими нагрузками.

Полипропиленовые трапы устойчивы к большинству бытовых химикатов, имеют гладкую поверхность (препятствует отложениям) и малый вес. Диапазон рабочих температур: от –20 до +90 °C. АБС-пластик дешевле полипропилена, но менее стоек к химикатам и имеет более высокую шероховатость. Нержавеющая сталь AISI 304 — оптимальный выбор для пищевых производств, бассейнов, общественных душевых. Сталь AISI 316 применяется в морской воде и агрессивных средах.

Области применения трапов

Область применения трапа определяется его конструкцией, материалом и классом нагрузки. Для каждой типовой задачи существует оптимальное решение, и ошибка в выборе приводит либо к избыточным затратам, либо к недостаточной надёжности.

Душевые и санузлы жилых помещений: пластиковый трап DN50 с мокрым гидрозатвором и декоративной решёткой из нержавеющей стали. Высота корпуса подбирается под конструкцию пола (трапы с низким поддоном — 70–90 мм, стандартные — 120–150 мм). Общественные душевые и бани: трап из нержавеющей стали DN50–DN100 с усиленной решёткой, рассчитанной на интенсивное пешеходное движение.

Эксплуатируемые кровли и террасы: трап с горизонтальным выпуском DN100–DN150, класс нагрузки B125–C250, с фланцем для крепления кровельной гидроизоляции. Обязательно наличие гидрозатвора (мокрого или сухого) и защита от замерзания (электроподогрев для холодных регионов). Пищевые производства: трап из нержавеющей стали AISI 304/316 с решёткой, выдерживающей нагрузку от технологического транспорта, и с гидрозатвором, исключающим проникновение запахов.

Технология монтажа водоотводного трапа

Монтаж трапа — ответственный этап, от качества которого зависит герметичность всего узла. Технология монтажа включает: подготовку основания, установку и фиксацию корпуса трапа, подключение к канализации, устройство уклонов стяжки, укладку гидроизоляции с заведением на фланец трапа, установку прижимного кольца и чистовую отделку.

Корпус трапа устанавливается на проектную отметку с учётом толщины стяжки и чистового покрытия. Верх решётки должен находиться на 5–10 мм ниже уровня чистового пола для обеспечения стока воды. Фиксация корпуса производится цементно-песчаным раствором или монтажной пеной. После фиксации проверяется уклон отводящей трубы (не менее 2% для DN50, 1,5% для DN100).

Уклоны стяжки выполняются в направлении трапа с перепадом высот не менее 10 мм на 1 м длины. Для душевых помещений уклон составляет 1–2% (10–20 мм/м), для кровель — 1,5–2,5%. Формирование уклонов производится с помощью маяков или самовыравнивающихся смесей. После набора прочности стяжки (не менее 7 суток) приступают к гидроизоляции.

Гидроизоляция узла примыкания трапа

Гидроизоляция узла примыкания — наиболее ответственный этап монтажа трапа. Гидроизоляционный материал (обмазочная, наплавляемая или ПВХ-мембрана) заводится на фланец корпуса трапа и прижимается металлическим кольцом с болтовым креплением. Ширина заведения гидроизоляции на фланец — не менее 50 мм. После фиксации прижимного кольца излишки гидроизоляции обрезаются.

Для обмазочной гидроизоляции (цементно-полимерные составы) фланец трапа предварительно грунтуется, и гидроизоляция наносится в 2–3 слоя с армированием стеклосеткой в зоне примыкания. Для ПВХ-мембран фланец трапа должен быть выполнен из ПВХ или иметь ПВХ-накладку для гомогенной сварки. Для битумных материалов фланец грунтуется битумным праймером, и гидроизоляция наплавляется с перехлёстом на фланец.

После завершения гидроизоляционных работ производится испытание на герметичность путём налива воды в зону трапа и выдержки в течение 24 часов. При отсутствии протечек выполняется чистовая отделка пола (укладка плитки, наливной пол) с последующей установкой декоративной решётки.
