Пескоуловители: зачем нужны, как работают, как подобрать к лотку

Содержание

Назначение пескоуловителей
Принцип работы
Конструкция и основные элементы
Классификация пескоуловителей
Подбор пескоуловителя к лотку
Гидравлический расчёт
Материалы изготовления
Обслуживание и периодичность очистки
Типичные ошибки монтажа
Источники

Назначение пескоуловителей в системе водоотвода

Пескоуловитель — это элемент линейного водоотвода, предназначенный для улавливания песка, мелкого мусора, листьев и других взвешенных частиц, переносимых дождевыми и талыми водами. Установка пескоуловителей является обязательным требованием при проектировании систем поверхностного водоотвода согласно СП 32.13330.2018, так как без них твёрдые частицы оседают в трубопроводах, снижая их пропускную способность и приводя к засорам.

Пескоуловитель выполняет три ключевые функции: механическую очистку стока от взвешенных веществ, защиту трубопроводов от заиливания и аккумулирование мусора в легкодоступном для обслуживания месте. Без пескоуловителей система водоотвода требует в 3–5 раз более частой прочистки трубопроводов, что кратно увеличивает эксплуатационные затраты.

Нормативное требование

Согласно п. 7.4.15 СП 32.13330.2018, на сети дождевой канализации следует предусматривать устройства для задержания песка и взвешенных веществ. Пескоуловители устанавливаются перед выпуском в коллектор, перед очистными сооружениями и на участках с повышенным содержанием взвеси в стоке.

Принцип работы пескоуловителя

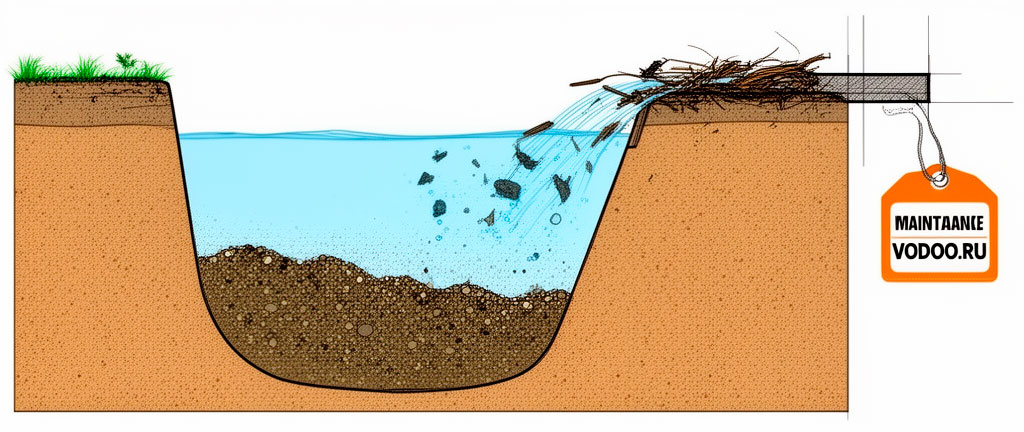

Принцип действия пескоуловителя основан на гравитационном осаждении твёрдых частиц. Поток воды, поступающий из водоотводного лотка, попадает в камеру пескоуловителя, где скорость течения резко снижается за счёт увеличения поперечного сечения. При снижении скорости твёрдые частицы под действием силы тяжести оседают на дно отстойной части (корзины или приямка), а осветлённая вода через перегородку или переливную стенку направляется в отводящий трубопровод.

Эффективность осаждения зависит от гидравлической крупности частиц — скорости их осаждения в неподвижной воде. Частицы песка размером 0,1–0,25 мм имеют гидравлическую крупность 5–25 мм/с и осаждаются в пескоуловителе за 10–30 секунд. Более мелкие частицы (ил, глина) требуют большего времени отстаивания и могут проходить через пескоуловитель транзитом.

v_ос = (g × d² × (ρ_ч − ρ_в)) / (18 × μ)

где v_ос — скорость осаждения (формула Стокса), d — диаметр частицы, ρ_ч и ρ_в — плотность частицы и воды, μ — динамическая вязкость воды.

Конструкция и основные элементы

Типовой пескоуловитель состоит из следующих конструктивных элементов:

Корпус — основная ёмкость, в которой происходит осаждение. Изготавливается из бетона, пластика или полимербетона. В нижней части корпуса формируется отстойная зона (приямок) глубиной 200–500 мм.
Входной патрубок — отверстие для подключения водоотводного лотка. Располагается на отметке дна лотка. Герметизируется резиновым уплотнителем или цементным раствором.
Выходной патрубок — отверстие для подключения отводящего трубопровода. Располагается выше дна отстойной части на 100–200 мм, чтобы осадок не попадал в трубу.
Корзина (съёмный контейнер) — перфорированная или сплошная ёмкость, в которой накапливается мусор. Извлекается для очистки без демонтажа корпуса. Изготавливается из оцинкованной или нержавеющей стали, пластика.
Перегородка (сифон) — разделяет зону осаждения и зону выпуска. В моделях с гидрозатвором предотвращает выход запахов из канализации.
Крышка (решётка) — верхний элемент, обеспечивающий доступ для обслуживания и воспринимающий нагрузку от транспорта/пешеходов.

Классификация пескоуловителей

По материалу корпуса

Бетонные — классы нагрузки A15–F900, большой собственный вес, низкая стоимость, ограниченная химическая стойкость.
Пластиковые — классы нагрузки A15–C250, малый вес, высокая химическая стойкость, быстрый монтаж.
Полимербетонные — классы нагрузки A15–F900, высокая прочность и химическая стойкость, средний вес.

По типу установки

Вертикальные — устанавливаются в конце линии лотков, принимают воду с одного направления.
Горизонтальные (проходные) — устанавливаются в разрыве линии лотков, имеют входной и выходной патрубки на одном уровне.
Угловые — для изменения направления трассы водоотвода на 90°.

По наличию дополнительных функций

С гидрозатвором — имеют сифонную перегородку для блокировки запахов.
С корзиной — оснащены съёмным контейнером для упрощения очистки.
С фильтрующим элементом — дополнительная ступень очистки для улавливания нефтепродуктов (сорбционный фильтр).

Подбор пескоуловителя к водоотводному лотку

Корректный подбор пескоуловителя к лотку — критически важный этап проектирования. Основные критерии подбора:

1. Соответствие гидравлического сечения

Внутренняя ширина и высота входного патрубка пескоуловителя должны соответствовать внутреннему сечению лотка. Для лотков DN100 подбирается пескоуловитель с входным отверстием 100 мм, для DN200 — 200 мм и т.д. Несоответствие сечения создаёт гидравлическое сопротивление и может привести к подпору воды в лотке.

2. Соответствие класса нагрузки

Класс нагрузки пескоуловителя должен быть не ниже класса нагрузки лотка и дорожной одежды. Если лоток имеет класс D400, пескоуловитель также должен быть класса D400 или выше.

3. Соответствие материала

Материал пескоуловителя должен быть совместим с материалом лотка по химической стойкости и температурному расширению. Для пластиковых лотков рекомендуется пластиковый пескоуловитель, для бетонных — бетонный или полимербетонный.

4. Объём отстойной части

Объём отстойной части должен быть достаточным для накопления осадка между циклами обслуживания. Рекомендуемый минимальный объём — 10–20 литров для пешеходных зон и 30–50 литров для проезжей части.

Серия лотков	DN лотка	Рекомендуемый пескоуловитель	Объём отстойной части, л
PolyMax Basic	DN100	ППУ PolyMax DN100	15
Profi	DN150	ППУ Profi DN150	25
Norma	DN200	ПБ Norma DN200	40
Optima	DN300	ПБ Optima DN300	60
Sir Plus	DN500	ПБ Sir Plus DN500	120

Гидравлический расчёт пескоуловителя

Гидравлический расчёт пескоуловителя сводится к проверке двух условий: обеспечение ламинарного режима течения в отстойной зоне и достаточность времени пребывания воды для осаждения частиц.

Условие 1: скорость потока в отстойной зоне

Пескоуловители: зачем нужны, как работают, как подобрать к лотку

v = Q / S ≤ v_кр

где Q — расчётный расход, м³/с; S — площадь поперечного сечения отстойной зоны, м²; v_кр — критическая скорость, при которой начинается взмучивание осадка (0,05–0,1 м/с для песка).

Условие 2: время пребывания

t = V / Q ≥ h / v_ос

где V — объём отстойной зоны, м³; h — глубина отстойной зоны, м; v_ос — гидравлическая крупность улавливаемых частиц, м/с.

Практический подход

В типовом проектировании гидравлический расчёт пескоуловителя, как правило, не выполняется — используются типовые решения, привязанные к сечению лотка. Расчёт требуется для нестандартных объектов с повышенным содержанием взвеси (карьеры, стройплощадки, промзоны).

Материалы изготовления

Выбор материала пескоуловителя определяется теми же факторами, что и выбор материала лотка: класс нагрузки, химическая среда, климатические условия, бюджет.

Бетонные пескоуловители — наиболее доступный вариант. Применяются на дорогах, магистралях, в промышленных зонах. Недостаток — низкая химическая стойкость: при контакте с кислыми стоками и противогололёдными реагентами бетон деградирует. Требуют гидрофобизации поверхности.

Пластиковые пескоуловители — оптимальны для пешеходных зон, парковок, дворовых территорий. Высокая химическая стойкость, малый вес, наличие съёмной корзины в базовой комплектации. Ограничение — класс нагрузки не выше C250.

Полимербетонные пескоуловители — компромисс между прочностью бетона и химической стойкостью пластика. Применяются на объектах с агрессивными средами и высокими нагрузками (АЗС, химтерминалы, аэропорты). Стоимость в 1,5–2 раза выше бетонных.

Обслуживание и периодичность очистки

Регулярное обслуживание пескоуловителей — обязательное условие их эффективной работы. Заполненный осадком пескоуловитель не выполняет свою функцию и становится источником вторичного загрязнения.

Рекомендуемая периодичность очистки:

Пешеходные зоны, парки: 2 раза в год (весной и осенью);
Дворовые территории, парковки: 3–4 раза в год;
Городские улицы, дороги: 4–6 раз в год;
Промышленные зоны, стройплощадки: ежемесячно;
АЗС, склады ГСМ: ежемесячно с контролем уровня нефтепродуктов.

Порядок очистки:

Снять решётку (крышку) пескоуловителя;
Извлечь корзину (при наличии) и опорожнить её;
Удалить осадок из отстойной части с помощью илососа или вручную;
Промыть корпус водой под давлением;
Проверить состояние уплотнений входного и выходного патрубков;
Установить корзину и крышку на место.

Важно

Осадок из пескоуловителей с проезжей части может содержать нефтепродукты и тяжёлые металлы. Такой осадок относится к отходам III–IV класса опасности и должен утилизироваться на специализированных полигонах. Сброс осадка на рельеф или в бытовую канализацию запрещён.

Типичные ошибки монтажа

Несоответствие сечения пескоуловителя сечению лотка — приводит к подпору воды и переливу через край лотка. Входной патрубок пескоуловителя должен точно соответствовать выходному сечению лотка.
Отсутствие или недостаточный уклон отводящего трубопровода — вызывает застой воды в пескоуловителе и размножение бактерий. Минимальный уклон — 0,005.
Установка пескоуловителя выше отметки лотка — вода не поступает в пескоуловитель самотёком. Дно входного патрубка должно быть на одном уровне с дном лотка или ниже.
Отсутствие корзины в зонах с интенсивным листопадом — приводит к быстрому заполнению отстойной части листвой и выходу пескоуловителя из строя.
Недостаточное уплотнение обратной засыпки — вызывает просадку пескоуловителя и нарушение сопряжения с лотком.

Источники

СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
ГОСТ 32955-2014 «Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования».
СП 34.13330.2012 «Автомобильные дороги».
Рекомендации по расчёту систем сбора, отведения и очистки поверхностного стока. ФГУП НИИ ВОДГЕО, 2015.
DWA-A 138 «Planung, Bau und Betrieb von Anlagen zur Versickerung von Niederschlagswasser», 2005.
EN 1433:2002 «Drainage channels for vehicular and pedestrian areas».
