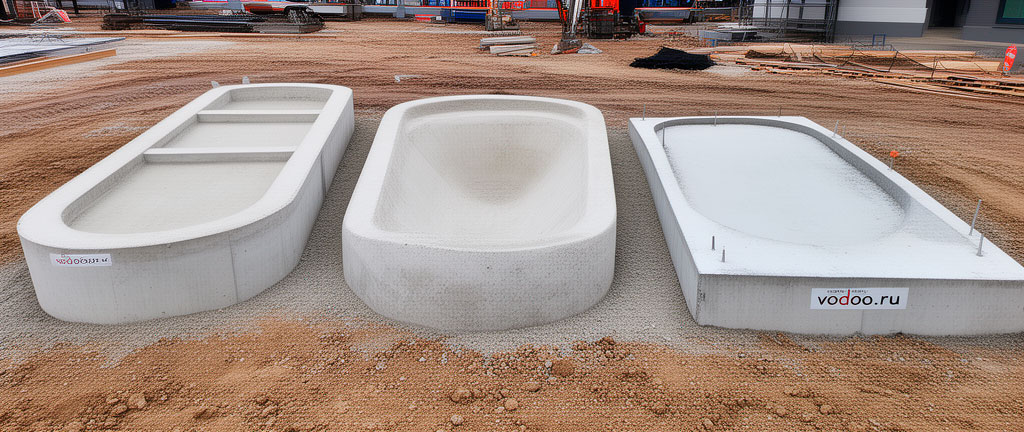

Обзор серий бетонных пескоуловителей
Бетонные пескоуловители — традиционное и наиболее распространённое решение для систем поверхностного водоотвода на объектах с высокими нагрузками. На российском рынке представлены три основные серии бетонных пескоуловителей: Norma, Optima и Sir Plus. Каждая серия ориентирована на определённый класс объектов и отличается конструктивными особенностями, габаритами, несущей способностью и ценой.
Все три серии изготавливаются из тяжёлого бетона класса B25–B30 методом вибропрессования, что обеспечивает высокую плотность, морозостойкость F200–F300 и водонепроницаемость W6–W8. В состав бетонной смеси вводятся воздухововлекающие и пластифицирующие добавки, повышающие удобоукладываемость и долговечность. Армирование выполняется стальными каркасами из арматуры класса А400.
Все бетонные пескоуловители Norma, Optima и Sir Plus имеют отстойную часть с корзиной из оцинкованной стали, входной и выходной патрубки с резиновыми уплотнителями, а также посадочное место под чугунную или стальную решётку соответствующего класса нагрузки.
Серия Norma: базовая надёжность
Серия Norma — это базовая линейка бетонных пескоуловителей, предназначенная для объектов с умеренными нагрузками: дворовые территории, парковки, городские улицы с ограниченным движением грузового транспорта. Пескоуловители Norma сочетают доступную цену с достаточной прочностью для большинства типовых задач.
Конструктивные особенности
- Толщина стенок корпуса: 60–80 мм;
- Класс бетона: B25;
- Морозостойкость: F200;
- Водонепроницаемость: W6;
- Армирование: сетка из арматуры Ø8 мм с ячейкой 150×150 мм;
- Отстойная часть: корзина из оцинкованной стали толщиной 1,5 мм;
- Патрубки: DN110–DN200 с резиновыми уплотнительными кольцами.
Типоразмеры
| Модель | DN | Длина, мм | Ширина, мм | Высота, мм | Объём отстойника, л | Масса, кг |
|---|---|---|---|---|---|---|
| ПБ Norma 100 | 100 | 500 | 300 | 400 | 15 | 45 |
| ПБ Norma 150 | 150 | 600 | 350 | 500 | 25 | 65 |
| ПБ Norma 200 | 200 | 700 | 400 | 600 | 40 | 90 |
| ПБ Norma 300 | 300 | 800 | 500 | 700 | 60 | 130 |
Область применения
Пескоуловители Norma оптимальны для дворовых территорий, парковок легкового транспорта, пешеходных зон с эпизодическим проездом техники, городских улиц местного значения. Класс нагрузки — до C250.
Серия Optima: усиленная конструкция
Серия Optima — это усиленная линейка бетонных пескоуловителей для объектов с высокими нагрузками: автомобильные дороги, магистрали, промышленные зоны, АЗС. Отличается увеличенной толщиной стенок, повышенным классом бетона и усиленным армированием.
Конструктивные особенности
- Толщина стенок корпуса: 80–100 мм;
- Класс бетона: B30;
- Морозостойкость: F300;
- Водонепроницаемость: W8;
- Армирование: пространственный каркас из арматуры Ø10–12 мм;
- Отстойная часть: корзина из оцинкованной стали толщиной 2,0 мм;
- Патрубки: DN150–DN400 с резиновыми уплотнительными кольцами;
- Дополнительно: гидрофобизирующая пропитка поверхности.
Типоразмеры
| Модель | DN | Длина, мм | Ширина, мм | Высота, мм | Объём отстойника, л | Масса, кг |
|---|---|---|---|---|---|---|
| ПБ Optima 150 | 150 | 700 | 400 | 550 | 30 | 85 |
| ПБ Optima 200 | 200 | 800 | 450 | 650 | 50 | 120 |
| ПБ Optima 300 | 300 | 900 | 550 | 750 | 80 | 180 |
| ПБ Optima 400 | 400 | 1000 | 650 | 850 | 120 | 250 |
Область применения
Пескоуловители Optima предназначены для автомобильных дорог II–IV категорий, магистральных улиц, промышленных территорий, АЗС, складских комплексов. Класс нагрузки — до D400.
Серия Sir Plus: максимальная прочность
Серия Sir Plus — флагманская линейка бетонных пескоуловителей для объектов с экстремальными нагрузками: аэропорты, морские порты, контейнерные терминалы, военные объекты, горнодобывающие предприятия. Отличается максимальной толщиной стенок, высокомарочным бетоном и усиленным двухрядным армированием.
Конструктивные особенности
- Толщина стенок корпуса: 100–140 мм;
- Класс бетона: B30 с добавлением микрофибры;
- Морозостойкость: F300+;
- Водонепроницаемость: W10;
- Армирование: двухрядный пространственный каркас из арматуры Ø12–16 мм;
- Отстойная часть: корзина из нержавеющей стали AISI 304 толщиной 2,0 мм;
- Патрубки: DN200–DN500 с усиленными резиновыми уплотнителями;
- Дополнительно: эпоксидное покрытие внутренней поверхности, анкерные петли для строповки.
Типоразмеры
| Модель | DN | Длина, мм | Ширина, мм | Высота, мм | Объём отстойника, л | Масса, кг |
|---|---|---|---|---|---|---|
| ПБ Sir Plus 200 | 200 | 900 | 500 | 700 | 60 | 160 |
| ПБ Sir Plus 300 | 300 | 1000 | 600 | 800 | 100 | 240 |
| ПБ Sir Plus 400 | 400 | 1200 | 700 | 900 | 150 | 350 |
| ПБ Sir Plus 500 | 500 | 1400 | 800 | 1000 | 220 | 500 |
Область применения
Пескоуловители Sir Plus применяются на взлётно-посадочных полосах, рулёжных дорожках, в портовых зонах, на контейнерных терминалах, военных базах, карьерах. Класс нагрузки — до F900.
Сравнение габаритов и объёмов
При одинаковом диаметре подключения (DN) пескоуловители разных серий существенно различаются по габаритам и объёму отстойной части. Это необходимо учитывать при проектировании: более крупный корпус требует большего котлована и большего объёма обратной засыпки.
| Параметр | Norma DN200 | Optima DN200 | Sir Plus DN200 |
|---|---|---|---|
| Длина, мм | 700 | 800 | 900 |
| Ширина, мм | 400 | 450 | 500 |
| Высота, мм | 600 | 650 | 700 |
| Объём отстойника, л | 40 | 50 | 60 |
| Масса, кг | 90 | 120 | 160 |
| Объём котлована, м³ | 0,5 | 0,7 | 1,0 |
При выборе между сериями для одного и того же DN учитывайте не только цену пескоуловителя, но и стоимость земляных работ. Увеличение объёма котлована на 0,5 м³ при цене разработки грунта 500–800 руб./м³ добавляет 250–400 руб. к стоимости монтажа одного пескоуловителя.
Классы нагрузки по сериям
Класс нагрузки — ключевой параметр, определяющий применимость пескоуловителя на объекте. Каждая серия рассчитана на определённый диапазон нагрузок.
| Класс нагрузки | Norma | Optima | Sir Plus | Типовые объекты |
|---|---|---|---|---|
| A15 | Да | Да | Да | Пешеходные зоны, парки |
| B125 | Да | Да | Да | Парковки, дворы |
| C250 | Да | Да | Да | Обочины, городские улицы |
| D400 | Нет | Да | Да | Автодороги, АЗС |
| E600 | Нет | Нет | Да | Магистрали, терминалы |
| F900 | Нет | Нет | Да | Аэропорты, порты |
Сравнение цен и экономическая эффективность
Стоимость бетонных пескоуловителей зависит от серии, типоразмера и региона поставки. Ниже приведены ориентировочные цены (по состоянию на 2025 год, центральный регион России).
| Модель | Norma | Optima | Sir Plus |
|---|---|---|---|
| DN100 | 2 500 руб. | — | — |
| DN150 | 3 200 руб. | 4 500 руб. | — |
| DN200 | 4 000 руб. | 5 800 руб. | 8 500 руб. |
| DN300 | 5 500 руб. | 7 500 руб. | 11 000 руб. |
| DN400 | — | 9 500 руб. | 14 000 руб. |
| DN500 | — | — | 18 000 руб. |
При оценке экономической эффективности необходимо учитывать не только закупочную цену, но и стоимость монтажа, срок службы и периодичность обслуживания. Пескоуловители Sir Plus при более высокой начальной цене обеспечивают максимальный срок службы (40–50 лет) и минимальные эксплуатационные затраты за счёт коррозионностойких материалов корзины и внутреннего покрытия.
Рекомендации по применению
Norma: когда выбирать
- Дворовые территории, парковки легкового транспорта;
- Пешеходные зоны с эпизодическим проездом техники;
- Объекты с ограниченным бюджетом и классом нагрузки до C250;
- Внутриквартальные проезды, территории школ и детских садов.
Optima: когда выбирать
- Городские улицы и дороги районного значения;
- Промышленные территории с движением грузового транспорта;
- АЗС, автомойки, сервисные центры;
- Объекты с классом нагрузки D400.
Sir Plus: когда выбирать
- Магистральные улицы и дороги I–II категории;
- Аэропорты, порты, контейнерные терминалы;
- Военные объекты, объекты критической инфраструктуры;
- Объекты с классом нагрузки E600–F900;
- Зоны с агрессивными средами (при наличии эпоксидного покрытия).
Применение пескоуловителей Norma на объектах с классом нагрузки D400 и выше недопустимо и может привести к разрушению корпуса с последующим провалом дорожного покрытия. Всегда проверяйте соответствие класса нагрузки пескоуловителя классу нагрузки дорожной одежды.
Особенности монтажа бетонных пескоуловителей
Монтаж бетонных пескоуловителей всех трёх серий выполняется по единой технологии, но с учётом массы изделия и требуемой грузоподъёмности техники.
- Подготовка котлована — глубина на 200–300 мм больше высоты пескоуловителя (для песчано-гравийной подушки). Ширина — на 300–400 мм больше габаритов корпуса с каждой стороны.
- Устройство основания — песчано-гравийная подушка 200–300 мм с послойным уплотнением. Для серий Optima и Sir Plus при классе нагрузки D400 и выше — бетонная подготовка толщиной 100 мм.
- Установка корпуса — с помощью крана или экскаватора (для Norma DN100–DN150 возможна ручная установка бригадой из 3–4 человек). Контроль горизонтальности по уровню.
- Подключение лотков и трубопровода — через патрубки с герметизацией резиновыми уплотнителями. Для бетонных лотков допускается герметизация цементно-песчаным раствором.
- Обратная засыпка — песком средней крупности с послойным уплотнением виброплитой. Толщина слоя — не более 200 мм.
- Установка решётки — после устройства дорожной одежды. Решётка фиксируется в посадочном месте на цементно-песчаном растворе или с помощью болтового соединения.
- ГОСТ 32955-2014 «Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования».
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
- ГОСТ 26633-2015 «Бетоны тяжёлые и мелкозернистые. Технические условия».
- ГОСТ 3634-99 «Люки смотровых колодцев и дождеприёмники ливнесточных колодцев».
- Типовая серия 3.006.1-2/82 «Дождеприёмники железобетонные для дорожного строительства».
- EN 1433:2002 «Drainage channels for vehicular and pedestrian areas».
