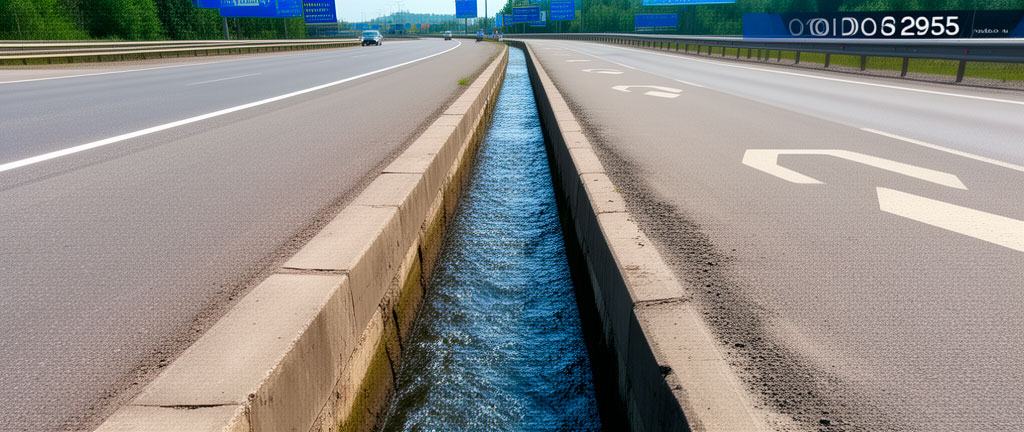

Обзор ГОСТ 32955-2014
ГОСТ 32955-2014 «Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования» — основополагающий нормативный документ, регламентирующий проектирование, изготовление и приёмку водоотводных лотков, применяемых на автомобильных дорогах Российской Федерации. Стандарт введён в действие с 1 июня 2015 года и гармонизирован с европейским стандартом EN 1433:2002, что обеспечивает сопоставимость требований к продукции отечественного и зарубежного производства.
Документ устанавливает классификацию лотков по несущей способности, требования к материалам, геометрическим параметрам, методам испытаний и маркировке. Сфера действия стандарта охватывает водоотводные лотки с решётками и без них, предназначенные для сбора и отведения поверхностных вод с проезжей части, обочин, разделительных полос, тротуаров и других элементов автомобильных дорог всех категорий.
Ключевое положение ГОСТ 32955-2014 — обязательность подтверждения класса нагрузки по результатам статических испытаний в соответствии с методикой, описанной в приложении Б стандарта. Испытательная нагрузка прикладывается через жёсткий штамп размером 200×500 мм, расположенный в наиболее неблагоприятном положении. Критерием прохождения испытания является отсутствие трещин, сколов и остаточных деформаций, превышающих нормативные значения.
Классы нагрузки по ГОСТ
ГОСТ 32955-2014 выделяет шесть классов несущей способности водоотводных лотков, обозначаемых буквенно-цифровым кодом. Каждый класс соответствует определённой испытательной нагрузке и области применения на дорожной сети.
| Класс | Испытательная нагрузка, кН | Контрольная нагрузка, кН | Область применения |
|---|---|---|---|
| A15 | 15 | 10 | Пешеходные зоны, велодорожки, зелёные зоны |
| B125 | 125 | 83 | Тротуары, пешеходные зоны с эпизодическим заездом легкового транспорта, парковки легковых автомобилей |
| C250 | 250 | 167 | Обочины дорог, водоотводные канавы вдоль проезжей части, парковки для грузового транспорта |
| D400 | 400 | 267 | Проезжая часть автомобильных дорог всех категорий, укреплённые обочины, стояночные площадки для всех типов транспортных средств |
| E600 | 600 | 400 | Участки с интенсивным движением большегрузного транспорта, промышленные зоны, портовые территории, логистические терминалы |
| F900 | 900 | 600 | Особые зоны: взлётно-посадочные полосы аэродромов, территории тяжёлой промышленности |
Для автомобильных дорог общего пользования минимально допустимым классом нагрузки является D400. Это требование распространяется на лотки, устанавливаемые непосредственно на проезжей части, а также на укреплённых обочинах, по которым возможно движение транспортных средств. Класс E600 рекомендуется для участков с высокой интенсивностью движения грузового транспорта (более 500 авт./сут в физических единицах) и на подходах к мостовым сооружениям.
Класс нагрузки лотка определяется не только прочностью корпуса, но и несущей способностью решётки. Согласно п. 5.2.3 ГОСТ 32955-2014, решётка должна выдерживать ту же испытательную нагрузку, что и корпус лотка. Применение решётки более низкого класса не допускается.
Конструктивные требования
ГОСТ 32955-2014 предъявляет ряд обязательных требований к конструкции водоотводных лотков, направленных на обеспечение их долговечности и безопасности в условиях эксплуатации на автомобильных дорогах.
Геометрические параметры
Внутренняя ширина лотка в свету должна составлять не менее 100 мм для обеспечения возможности механической очистки. Глубина лотка определяется гидравлическим расчётом, но не может быть менее 150 мм для дорожных лотков класса D400 и выше. Продольный уклон дна лотка должен быть не менее 0,005 (5 промилле) для обеспечения самоочищающей скорости потока.
Требования к материалам
Материал корпуса лотка должен обеспечивать морозостойкость не ниже F200 (для бетонных и полимербетонных изделий), водонепроницаемость не ниже W6, прочность на сжатие не ниже класса B30 для бетонных лотков. Полимербетонные лотки должны иметь прочность на сжатие не менее 90 МПа, прочность на растяжение при изгибе — не менее 20 МПа. Пластиковые лотки, допускаемые к применению на дорогах, должны изготавливаться из полипропилена или полиэтилена высокой плотности с УФ-стабилизацией и морозостойкостью до минус 40 °C.
Соединительные узлы
Соединение лотков в линию должно обеспечивать водонепроницаемость стыков при гидростатическом давлении до 0,5 бар (5 м вод. ст.). Для бетонных лотков применяется пазогребневое соединение с уплотнением эластичным шнуром или герметиком. Пластиковые лотки соединяются раструбным методом с резиновым уплотнительным кольцом.
Сравнение серий лотков
В ассортименте vodoo.ru представлены несколько серий водоотводных лотков, соответствующих требованиям ГОСТ 32955-2014 для классов нагрузки D400 и E600. Каждая серия имеет свои конструктивные особенности и оптимальную область применения.
BetoMax Drive
Серия бетонных лотков с усиленной геометрией поперечного сечения. Изготавливаются из тяжёлого бетона класса B35 с фиброволоконным армированием. Внутренняя ширина — 150, 200 и 300 мм. Класс нагрузки — D400. Отличительная особенность — наличие стальной усиливающей рамки по периметру верхней части, воспринимающей динамические нагрузки от колёс транспортных средств и предотвращающей скол кромок. Решётка — чугунная щелевая или ячеистая, класс D400.
BetonMassiv E
Тяжёлая серия бетонных лотков для участков с интенсивным движением большегрузного транспорта. Бетон класса B40, внутренняя ширина — 200, 300 и 400 мм. Класс нагрузки — E600. Увеличенная толщина стенок (до 80 мм) и усиленное армирование стальным каркасом обеспечивают запас прочности при многократном приложении динамических нагрузок. Решётка — чугунная, класс E600, с усиленными рёбрами жёсткости.
BGU-XL
Полимербетонная серия для дорожного строительства. Материал — полимербетон на основе винилэфирной смолы с кварцевым наполнителем. Внутренняя ширина — 100, 150, 200 мм. Класс нагрузки — D400. Преимущества перед бетонными аналогами: меньшая масса (на 40–50%), высокая химическая стойкость к противогололёдным реагентам, нулевое водопоглощение, гладкая внутренняя поверхность (коэффициент шероховатости n = 0,010 против 0,014 у бетона).
| Характеристика | BetoMax Drive | BetonMassiv E | BGU-XL |
|---|---|---|---|
| Материал корпуса | Бетон B35 + фибра | Бетон B40 + армокаркас | Полимербетон |
| Класс нагрузки | D400 | E600 | D400 |
| Внутренняя ширина, мм | 150 / 200 / 300 | 200 / 300 / 400 | 100 / 150 / 200 |
| Масса 1 пог. м (200 мм), кг | ~65 | ~85 | ~35 |
| Морозостойкость | F300 | F300 | F400 |
| Водопоглощение, % | ≤ 4 | ≤ 3 | ≤ 0,1 |
| Коэффициент шероховатости n | 0,014 | 0,014 | 0,010 |
| Химстойкость к реагентам | Средняя | Средняя | Высокая |
Подбор под категорию дороги
Выбор серии водоотводного лотка определяется категорией автомобильной дороги, интенсивностью движения и расчётной нагрузкой. Согласно СП 34.13330.2021, автомобильные дороги подразделяются на категории IA, IБ, IB, II, III, IV, V в зависимости от расчётной интенсивности движения и народнохозяйственного значения.
Для дорог категорий IA, IБ, IB (автомагистрали и скоростные дороги) обязательным является применение лотков класса E600. Это обусловлено высокой интенсивностью движения (свыше 14 000 авт./сут), значительной долей большегрузного транспорта и повышенными требованиями к безопасности. Рекомендуемая серия — BetonMassiv E с внутренней шириной не менее 200 мм.
Для дорог категорий II и III (дороги обычного типа с интенсивностью 2 000–14 000 авт./сут) минимальный класс нагрузки — D400. Допускается применение серий BetoMax Drive и BGU-XL. Выбор между бетоном и полимербетоном определяется условиями эксплуатации: при интенсивном использовании противогололёдных реагентов предпочтение отдаётся полимербетонным лоткам BGU-XL.
Для дорог категорий IV и V (интенсивность менее 2 000 авт./сут) допускается класс C250 при установке лотков на обочинах и D400 — на проезжей части. На таких дорогах экономически оправдано применение лотков BGU-XL с внутренней шириной 100–150 мм.
При проектировании водоотвода на мостовых сооружениях и путепроводах класс нагрузки лотков должен быть не ниже класса нагрузки самого сооружения. Для мостов под нагрузку А14 и Н14 минимальный класс лотков — E600.
Гидравлический расчёт
Пропускная способность дорожного водоотводного лотка определяется по формуле Шези с учётом коэффициента шероховатости материала и геометрических параметров сечения. Расчёт выполняется на максимальный расчётный расход дождевых вод, определяемый по СП 32.13330.2018.
где Q — расход (м³/с), ω — площадь живого сечения (м²), C — коэффициент Шези, R — гидравлический радиус (м), i — продольный уклон лотка, n — коэффициент шероховатости (по Маннингу).
Для лотка BetoMax Drive 200×250 мм (внутренняя ширина 200 мм, глубина 250 мм) при заполнении 80% и уклоне 0,01 пропускная способность составляет около 45 л/с. Для полимербетонного лотка BGU-XL 200×250 мм при тех же условиях — около 58 л/с (за счёт меньшей шероховатости).
Расчётная площадь водосбора для одного лотка определяется по формуле:
где q20 — интенсивность дождя продолжительностью 20 минут (л/с·га), ψ — коэффициент стока (0,85–0,95 для асфальтобетонных покрытий), Kt — коэффициент, учитывающий период однократного превышения расчётной интенсивности.
Монтаж на автодорогах
Технология монтажа водоотводных лотков на автомобильных дорогах регламентируется типовыми технологическими картами и проектом производства работ. Основные этапы:
- Подготовка траншеи. Ширина траншеи должна превышать ширину лотка на 300–400 мм с каждой стороны для устройства бетонной обоймы. Глубина траншеи определяется с учётом толщины основания (150–200 мм) и бетонной подготовки (100 мм). Дно траншеи уплотняется до Kупл ≥ 0,98.
- Устройство основания. На дно траншеи укладывается щебёночное основание фракции 20–40 мм толщиной 150–200 мм с послойным уплотнением. Поверх щебня — выравнивающий слой из пескоцементной смеси толщиной 30–50 мм.
- Бетонная обойма. Лотки класса D400 и E600 обязательно заключаются в бетонную обойму из бетона класса B25 толщиной не менее 100 мм с боков и снизу. Обойма воспринимает горизонтальные нагрузки от торможения и поворота транспортных средств, предотвращает смещение лотков.
- Установка лотков. Монтаж ведётся от точки сброса вверх по уклону. Стыки герметизируются цементно-полимерным составом или эластичным шнуром. После установки каждой секции контролируется уклон нивелиром.
- Установка решёток. Решётки фиксируются в посадочных местах с помощью болтовых соединений или замковых механизмов. Зазор между решёткой и покрытием не должен превышать 3 мм.
- Сопряжение с покрытием. После набора прочности бетонной обоймы (не менее 7 суток) выполняется укладка асфальтобетонного покрытия с примыканием к лотку. Верх решётки должен быть на 3–5 мм ниже уровня покрытия.
При монтаже лотков на действующих дорогах без полного перекрытия движения рекомендуется применять быстротвердеющие бетонные смеси с набором прочности 70% за 24 часа. Это позволяет сократить сроки производства работ и минимизировать помехи движению транспорта.
Грамотный подбор серии водоотводного лотка в соответствии с требованиями ГОСТ 32955-2014 и категорией автомобильной дороги является залогом долговечной и безопасной эксплуатации системы водоотвода. Специалисты vodoo.ru оказывают техническую поддержку при выборе оптимального решения для конкретного объекта.
- ГОСТ 32955-2014. Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования.
- СП 34.13330.2021. Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85*.
- СП 32.13330.2018. Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85.
- EN 1433:2002. Drainage channels for vehicular and pedestrian areas — Classification, design and testing requirements.
- ОДМ 218.2.055-2015. Рекомендации по расчёту и проектированию систем поверхностного водоотвода с проезжей части автомобильных дорог.
- Технический каталог vodoo.ru. Раздел «Дорожные водоотводные лотки», редакция 2025.
- ГОСТ 3634-2019. Люки смотровых колодцев и дождеприёмники ливнесточных колодцев. Технические условия.
